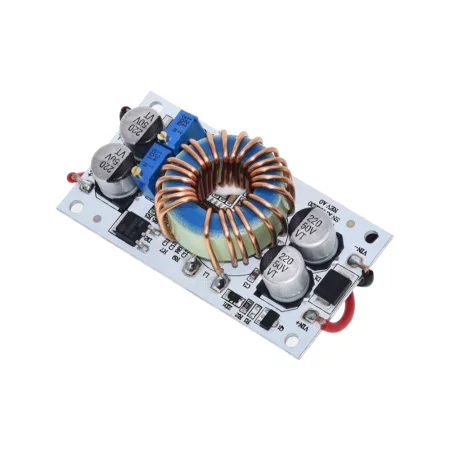

Spændingsomformer 8,5-48V til 10-50V DC, maks. 8A, 250W

Ikke-isoleret DC/DC boost (step-up) konverter til forøgelse og stabilisering af DC-spænding i applikationer med variabel indgang. Udgangsspændingen kan justeres trinløst ved hjælp af en trimmer. Modulet er designet til integration i enheder og strømforsyning fra DC-kilder (f.eks. batterier, strømledninger, industriel DC-distribution).

Tekniske specifikationer

• Invertertype: boost (step-up), ikke-isoleret
• Indgangsspænding: DC 8,5-48V
• Udgangsspænding: DC 10-50 V, trinløst justerbar
• Maks. udgangseffekt: 250 W
• Maks. strøm: op til 8 A (afhængigt af indgangs-/udgangsspænding og køling)
• Hvilestrøm: ca. 10 mA (angivet til 12 V; afhænger af udgangsindstillingen)
• Skiftefrekvens: 150 kHz
• Effektivitet: op til 96%
• Driftstemperatur: −40 til +85 °C
• Beskyttelse: IP20
• Beskyttelse: overstrømsbeskyttelse, beskyttelse mod omvendt polaritet på indgangen, kortslutningsbeskyttelse mod udgangen, termisk beskyttelse (100 °C termisk sikring)
• Tilslutning: indgangs- og udgangsterminaler
• Montering: 4x skruemonteringshuller (3 mm)
• Dimensioner: 70 × 36 × 13 mm
• Vægt: 65 g

Funktioner og egenskaber

• Kontinuerlig justering af udgangsspænding ved hjælp af en trimmer
• Velegnet til at øge spændingen, samtidig med at DC-strømforsyningen opretholdes uden galvanisk isolation
• Integreret beskyttelse mod almindelige fejltilstande (overstrøm, kortslutning, omvendt polaritet)
• Ved højere strømstyrker er det nødvendigt at sikre tilstrækkelig varmeafledning (køling)

Ideel til

• Strømforsyning til enheder, der kræver højere jævnspænding end kilden leverer (f.eks. 12 V til 24 V / 36 V / 48 V)
• Indbyggede strømforsyninger i industriel elektronik, automation og laboratorieenheder
• Strømforsyning fra batterisystemer og DC-distribution inden for det tilladte område

Pakkens indhold

• DC/DC-konverter (boost) – 1 stk.

Hvorfor vælge dette produkt?

• Bredt indgangsspændingsområde og trinløst justerbar udgangsspænding
• Høj koblingsfrekvens og effektivitet egnet til kompakt installation
• Integrerede beskyttelsesfunktioner for mere stabil drift i virkelige applikationer
• Monteringshuller og klemmer for nem installation i udstyr

Installations- og betjeningsvejledning

• Før tilslutning skal polariteten på ind- og udgangen kontrolleres, og den ønskede udgangsspænding skal indstilles uden belastning.
• Ved højere belastninger skal der sørges for tilstrækkelig køling; hvis belastningen overstiger ca. 8 A, skal varmeafledningen forbedres i henhold til specifikationen.
• Dimensionér forsyningsledningerne og sikringerne i henhold til den forventede strøm; minimer spændingsfald på linjen.
• Modulet er ikke-isoleret – jord (GND) for input og output er fælles.

Sikkerhedsmeddelelse

• Udgangsspændingen kan nå op til 50 V DC; overhold sikre arbejdspraksisser under installation og måling, og undgå kortslutning af udgangen.
• Modulet er beregnet til indbygget installation (IP20); sørg for beskyttelse mod berøring og mod indtrængen af ledende partikler.
• Forkert ledningsføring, utilstrækkelig køling eller overbelastning kan forårsage overophedning og beskadigelse af enheden.
