Base di alimentazione per NodeMCU ESP8266 con ingresso CC

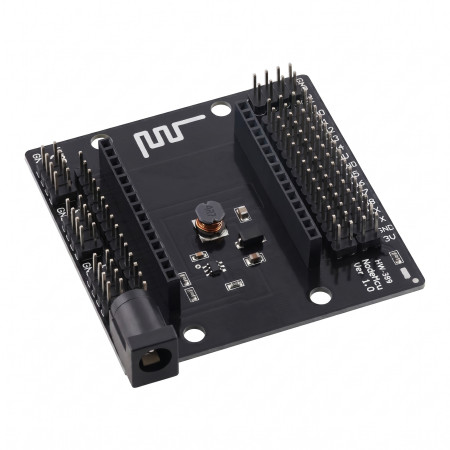

La base di alimentazione per le schede di sviluppo NodeMCU ESP8266 funge da backplane per il montaggio del modulo e per rendere accessibili i suoi pin tramite i connettori. Il design con ingresso di alimentazione CC facilita l'alimentazione e il collaudo in applicazioni di laboratorio, sviluppo e prototipazione. La scheda è progettata per funzionare con i moduli NodeMCU in un formato corrispondente alla disposizione degli zoccoli utilizzati sulla base.

Specifiche tecniche

• Tipo di prodotto: modulo base/backplane per NodeMCU ESP8266
• Alimentazione: connettore di alimentazione CC
• Alimentazione supportata secondo la documentazione del prodotto: 6-24 V CC
• Interfaccia per il montaggio del modulo: una coppia di zoccoli per l'inserimento della scheda di sviluppo NodeMCU
• Segnali in uscita sulle strisce di pin: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
• Prese di corrente aggiuntive sul lato: USB, 5V, 4V, GND
• Marcatura sulla scheda: NodeMcu Base Ver 2.0
• Dimensioni della scheda: 60 × 59,8 mm
• Altezza: 16 mm
• Fori di montaggio: 4 pezzi

Funzioni e caratteristiche

• Consente il montaggio meccanico del modulo NodeMCU negli zoccoli senza saldare direttamente il modulo alla scheda madre.
• Fornisce i pin di alimentazione e dati del modulo a connettori multipin per facilitare il collegamento di periferiche e apparecchiature di misurazione.
• Include un ingresso di alimentazione CC per l'alimentazione esterna della base.
• La scheda è dotata di un LED indicatore che segnala l'alimentazione.
• Il design con fori di montaggio consente un fissaggio sicuro al dispositivo o a una superficie di lavoro.
• La descrizione dei pin è stampata direttamente sul PCB per facilitare l'orientamento durante il cablaggio.

Ideale per

• Sviluppo e test di progetti con NodeMCU ESP8266
• prototipazione di dispositivi IoT
• uso di laboratorio e didattico
• collegamento di sensori, moduli di comunicazione e altre periferiche alla scheda di sviluppo NodeMCU

Contenuto della confezione

• 1x Base NodeMCU con ingresso CC

Perché scegliere questo prodotto?

• Fornisce una chiara disposizione dei pin della scheda di sviluppo NodeMCU, suddividendoli in file di connettori facilmente accessibili.
• Consente l'alimentazione da una fonte CC esterna senza la necessità di connessioni di alimentazione separate all'esterno della base.
• Il fissaggio meccanico del modulo agli zoccoli semplifica la sostituzione della scheda durante le fasi di sviluppo e collaudo.
• Il design compatto lo rende adatto a banchi da lavoro, dispositivi di sviluppo e integrazione in prototipi.

Istruzioni di installazione e funzionamento

• Installare il modulo NodeMCU solo quando l'alimentazione è scollegata.
• Prima di collegare una fonte di alimentazione esterna, verificare la polarità e l'intervallo di tensione di ingresso specificati per questa base.
• Quando si inserisce il modulo, assicurarsi del corretto orientamento dei pin rispetto agli zoccoli e alle istruzioni riportate sulla scheda.
• Collegare le periferiche seguendo le indicazioni dei singoli pin sul circuito stampato.

Avviso di sicurezza

• Un collegamento elettrico errato può causare danni alla base, al modulo installato e ai dispositivi collegati.
• Non cortocircuitare i pin di alimentazione o i pin dati.
• Utilizzare la scheda in un ambiente asciutto e non conduttivo.
• Durante lo sviluppo e l'integrazione in un dispositivo, è necessario rispettare il corretto collegamento elettrico e il carico dei singoli pin in base al modulo NodeMCU utilizzato.
• Il prodotto è destinato allo sviluppo e alla prototipazione elettronica; l'installazione nel dispositivo finale deve essere eseguita da una persona con competenze in elettronica.
