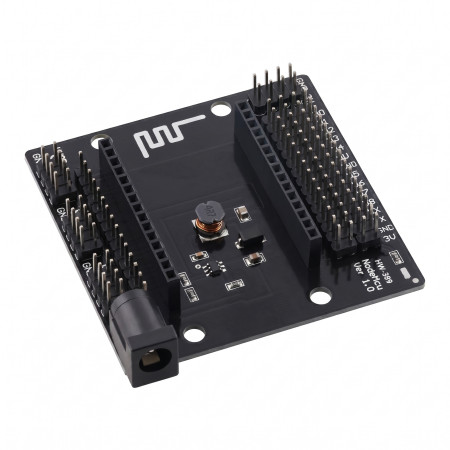

Virtalähde NodeMCU ESP8266:lle DC-tulolla

NodeMCU ESP8266 -kehityskorttien virtalähde toimii taustalevynä moduulin asentamista ja sen nastojen tuomista varten helposti saavutettaviin liitinriveihin. Tasavirtatulolla varustettu rakenne helpottaa virransyöttöä ja testausta laboratorio-, kehitys- ja prototyyppisovelluksissa. Kortti on suunniteltu toimimaan NodeMCU-moduulien kanssa alustassa käytettyjen liittimien asettelua vastaavassa muodossa.

Tekniset tiedot

• Tuotetyyppi: moduulipohja/taustalevy NodeMCU ESP8266:lle
• Virtalähde: DC-virtaliitin
• Tuettu virtalähde tuotedokumentaation mukaan: 6–24 V DC
• Moduulin asennusliitäntä: pari liitäntää NodeMCU-kehityskortin asettamista varten
• Signaalien lähtö pinnilistoille: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
• Sivussa olevat lisävirtalähteet: USB, 5V, 4V, GND
• Merkintä piirilevyllä: NodeMcu Base Ver 2.0
• Levyn mitat: 60 × 59,8 mm
• Korkeus: 16 mm
• Kiinnitysreiät: 4 kpl

Toiminnot ja ominaisuudet

• Se mahdollistaa NodeMCU-moduulin mekaanisen asentamisen kantoihin ilman, että moduulia tarvitsee juottaa suoraan emolevyyn.
• Se syöttää moduulin virta- ja datanastat moninastaisiin liittimiin, mikä helpottaa oheislaitteiden ja mittauslaitteiden liittämistä.
• Sisältää tasavirtatulon ulkoista virransyöttöä varten jalustaan.
• Levyllä on merkkivalo, joka ilmoittaa virran saatavuudesta.
• Kiinnitysreikien ansiosta laite on helppo kiinnittää tukevasti laitteeseen tai työtasolle.
• Nastojen kuvaus on painettu suoraan piirilevylle, mikä helpottaa niiden suuntaamista johdotusta varten.

Ihanteellinen

• projektien kehittäminen ja testaus NodeMCU ESP8266:lla
• IoT-laitteiden prototyyppien
• laboratorio- ja opetuskäyttöön
• antureiden, tietoliikennemoduulien ja muiden oheislaitteiden kytkeminen NodeMCU-kehityskorttiin

Pakkauksen sisältö

• 1x NodeMCU-jalusta DC-tulolla

Miksi valita tämä tuote?

• Se tarjoaa NodeMCU-kehityskortin selkeän nastajärjestyksen helposti saavutettaviin liitinriveihin.
• Se mahdollistaa virransyötön ulkoisesta tasavirtalähteestä ilman erillisiä virtaliitäntöjä jalustan ulkopuolella.
• Moduulin mekaaninen kiinnitys kantoihin yksinkertaistaa piirilevyn vaihtamista kehityksen ja testauksen aikana.
• Kompakti muotoilu sopii työtyöpöytiin, kehityskalusteisiin ja prototyyppeihin integrointiin.

Asennus- ja käyttöohjeet

• Asenna NodeMCU-moduuli vain, kun virta on katkaistu.
• Ennen ulkoisen virtalähteen kytkemistä tarkista tälle jalustalle määritetty napaisuus ja tulojännitealue.
• Kun asennat moduulia, varmista nastojen oikea suunta kantoihin nähden ja piirilevyn kuvauksen mukaisesti.
• Kytke oheislaitteet piirilevyn yksittäisten nastojen merkintöjen mukaisesti.

Turvallisuushuomautus

• Väärä virtaliitäntä voi vahingoittaa jalustaa, asennettua moduulia ja kytkettyjä laitteita.
• Älä oikosulje virta- tai dataliittimiä.
• Käytä korttia sähköä johtamattomassa ja kuivassa ympäristössä.
• Kehitysvaiheessa ja laitteeseen integroitaessa on tärkeää noudattaa yksittäisten nastojen oikeaa sähköliitäntää ja kuormitusta käytetyn NodeMCU-moduulin mukaisesti.
• Tuote on tarkoitettu elektroniikkakehitykseen ja prototyyppien valmistukseen; asennuksen lopulliseen laitteeseen tulee suorittaa elektroniikkaosaamisen omaava henkilö.
