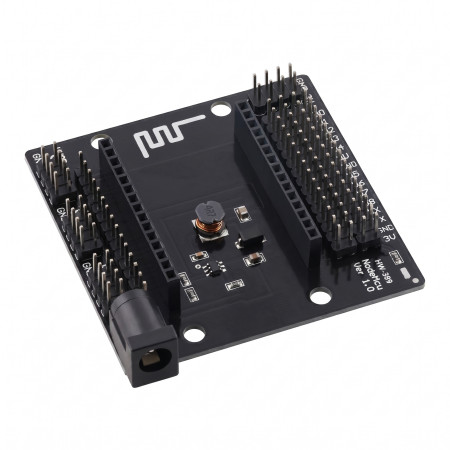

Strømforsyningsbase til NodeMCU ESP8266 med DC-indgang

Strømforsyningsbasen til NodeMCU ESP8266-udviklingskort fungerer som et bagpanel til montering af modulet og udføring af dets ben til tilgængelige stikrækker. Designet med en DC-strømindgang letter strømforsyning og testning i laboratorie-, udviklings- og prototypeapplikationer. Kortet er designet til at fungere med NodeMCU-moduler i et format, der svarer til layoutet af de stik, der bruges på basen.

Tekniske specifikationer

• Produkttype: modulbase/bagplade til NodeMCU ESP8266
• Strømforsyning: DC-strømstik
• Understøttet strømforsyning i henhold til produktdokumentation: 6-24 V DC
• Grænseflade til montering af modulet: et par stikkontakter til indsættelse af NodeMCU-udviklingskortet
• Signaludgang på pinstrimler: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
• Ekstra strømudtag på siden: USB, 5V, 4V, GND
• Mærkning på printpladen: NodeMcu Base Ver 2.0
• Plademål: 60 × 59,8 mm
• Højde: 16 mm
• Monteringshuller: 4 stk.

Funktioner og egenskaber

• Det muliggør mekanisk montering af NodeMCU-modulet i sokler uden at skulle lodde modulet direkte til bundkortet.
• Den sender modulets strøm- og databen til flerbensstik for nem tilslutning af periferiudstyr og måleudstyr.
• Inkluderer en DC-strømindgang til ekstern strømforsyning til basen.
• Kortet har en LED-indikator, der signalerer strøm.
• Designet med monteringshuller muliggør en solid fastgørelse til enheden eller en arbejdsflade.
• Benbeskrivelsen er trykt direkte på printkortet for nemmere orientering ved ledningsføring.

Ideel til

• udvikling og test af projekter med NodeMCU ESP8266
• prototypefremstilling af IoT-enheder
• laboratorie- og undervisningsbrug
• Tilslutning af sensorer, kommunikationsmoduler og andre eksterne enheder til NodeMCU-udviklingskortet

Pakkens indhold

• 1x NodeMCU-base med DC-indgang

Hvorfor vælge dette produkt?

• Det giver et tydeligt pin-layout af NodeMCU-udviklingskortet i tilgængelige stikrækker.
• Den muliggør strømforsyning fra en ekstern DC-kilde uden behov for separate strømtilslutninger uden for basen.
• Mekanisk fastgørelse af modulet til soklerne forenkler udskiftning af kort under udvikling og test.
• Det kompakte design er velegnet til arbejdsbænke, udviklingsarmaturer og integration i prototyper.

Installations- og betjeningsvejledning

• Installer kun NodeMCU-modulet, når strømmen er afbrudt.
• Før du tilslutter en ekstern strømkilde, skal du kontrollere polariteten og det indgangsspændingsområde, der er angivet for denne base.
• Når du isætter modulet, skal du sørge for, at benene vender korrekt i forhold til soklerne, og at beskrivelsen på kortet overholdes.
• Tilslut de tilsluttede periferiudstyr i henhold til markeringerne på de enkelte ben på printkortet.

Sikkerhedsmeddelelse

• Forkert strømtilslutning kan forårsage skade på basen, det installerede modul og tilsluttede enheder.
• Kortslut ikke strøm- eller databenene.
• Brug printpladen i et ikke-ledende og tørt miljø.
• Ved udvikling og integration i en enhed er det nødvendigt at overholde den korrekte elektriske tilslutning og belastning af de enkelte ben i henhold til det anvendte NodeMCU-modul.
• Produktet er beregnet til elektronisk udvikling og prototyping; installation i den færdige enhed skal udføres af en person med elektronikkendskab.
