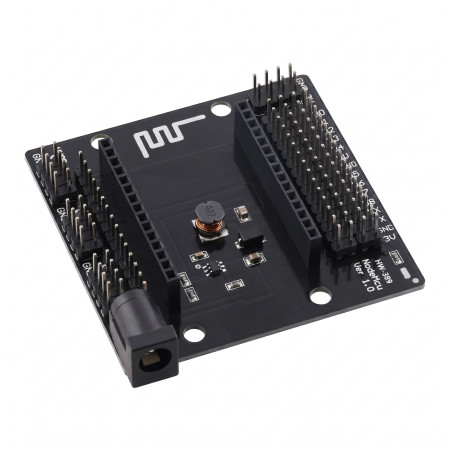

Napájecí základna pro NodeMCU ESP8266 s DC vstupem

Napájecí základna pro vývojové desky NodeMCU ESP8266 slouží jako backplane pro osazení modulu a vyvedení jeho pinů do přístupných konektorových řad. Provedení s DC napájecím vstupem usnadňuje napájení a testování v laboratorních, vývojových a prototypových aplikacích. Deska je určena pro práci s moduly NodeMCU ve formátu odpovídajícím rozložení použitých patic na základně.

Technické specifikace

• Typ produktu: modulová základna / backplane pro NodeMCU ESP8266
• Napájení: DC napájecí konektor
• Podporované napájení podle podkladů produktu: 6–24 V DC
• Rozhraní pro osazení modulu: dvojice patic pro zasunutí vývojové desky NodeMCU
• Vyvedené signály na pinových lištách: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
• Doplňkové napájecí vývody na boční straně: USB, 5V, 4V, GND
• Označení na desce: NodeMcu Base Ver 2.0
• Rozměry desky: 60 × 59,8 mm
• Výška: 16 mm
• Montážní otvory: 4 ks

Funkce a vlastnosti

• Umožňuje mechanické osazení modulu NodeMCU do patic bez přímého pájení modulu na základní desku.
• Vyvádí napájecí a datové piny modulu do vícepinových lišt pro snadné připojení periferií a měřicí techniky.
• Obsahuje DC napájecí vstup pro externí napájení základny.
• Na desce je osazena indikační LED signalizující napájení.
• Konstrukce s montážními otvory umožňuje pevné uchycení do zařízení nebo na pracovní podložku.
• Popis pinů je natištěn přímo na PCB pro snazší orientaci při zapojování.

Ideální pro

• vývoj a testování projektů s NodeMCU ESP8266
• prototypování IoT zařízení
• laboratorní a výukové použití
• připojení senzorů, komunikačních modulů a dalších periferií k vývojové desce NodeMCU

Obsah balení

• 1x základna NodeMCU Base s DC vstupem

Proč zvolit tento produkt

• Poskytuje přehledné vyvedení pinů vývojové desky NodeMCU do přístupných konektorových řad.
• Umožňuje napájení z externího DC zdroje bez nutnosti řešit samostatné napájecí zapojení mimo základnu.
• Mechanické uchycení modulu do patic zjednodušuje výměnu desky při vývoji a testování.
• Kompaktní provedení je vhodné pro pracovní stůl, vývojové přípravky i vestavbu do prototypu.

Pokyny k instalaci a provozu

• Modul NodeMCU osazujte pouze při odpojeném napájení.
• Před připojením externího zdroje ověřte polaritu a rozsah vstupního napětí určený pro tuto základnu.
• Při zasouvání modulu dbejte na správnou orientaci pinů vůči paticím a popisu na desce.
• Připojené periferie zapojujte podle označení jednotlivých pinů na PCB.

Bezpečnostní upozornění

• Nesprávné připojení napájení může způsobit poškození základny, osazeného modulu i připojených zařízení.
• Nezkratujte napájecí piny ani datové vývody.
• Desku provozujte v nevodivém a suchém prostředí.
• Při vývoji a integraci do zařízení je nutné dodržet správné elektrické zapojení a zatížení jednotlivých vývodů podle použitého modulu NodeMCU.
• Produkt je určen pro elektronický vývoj a prototypování; instalaci do finálního zařízení má provádět osoba se znalostí elektroniky.
