Baza napajanja za NodeMCU ESP8266 s DC ulazom

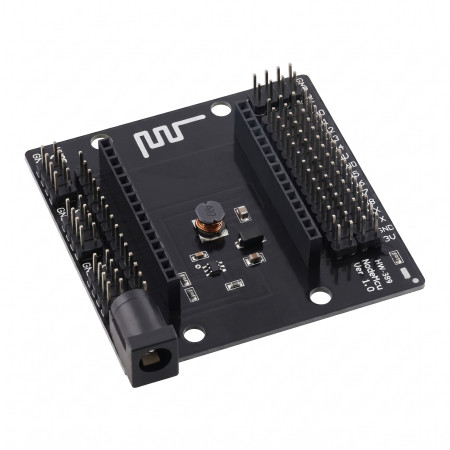

Baza za napajanje za razvojne ploče NodeMCU ESP8266 služi kao stražnja ploča za montažu modula i izvođenje njegovih pinova do dostupnih redova konektora. Dizajn s istosmjernim ulazom za napajanje olakšava napajanje i testiranje u laboratorijskim, razvojnim i prototipskim primjenama. Ploča je dizajnirana za rad s NodeMCU modulima u formatu koji odgovara rasporedu utičnica korištenih na bazi.

Tehničke specifikacije

• Vrsta proizvoda: baza modula/zadnja ploča za NodeMCU ESP8266
• Napajanje: DC priključak za napajanje
• Podržano napajanje prema dokumentaciji proizvoda: 6-24 V DC
• Sučelje za montažu modula: par utičnica za umetanje razvojne ploče NodeMCU
• Izlazni signali na pin trakama: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
• Dodatne utičnice sa strane: USB, 5V, 4V, GND
• Oznake na ploči: NodeMcu Base Ver 2.0
• Dimenzije ploče: 60 × 59,8 mm
• Visina: 16 mm
• Montažne rupe: 4 kom

Funkcije i značajke

• Omogućuje mehaničku montažu NodeMCU modula u utičnice bez izravnog lemljenja modula na matičnu ploču.
• Izvodi pinove napajanja i podataka modula na višepinske konektore za jednostavno spajanje perifernih uređaja i mjerne opreme.
• Uključuje DC ulaz za vanjsko napajanje baze.
• Ploča ima LED indikator koji signalizira napajanje.
• Dizajn s montažnim rupama omogućuje čvrsto pričvršćivanje na uređaj ili radnu površinu.
• Opis pinova je otisnut izravno na tiskanoj pločici radi lakše orijentacije prilikom ožičenja.

Idealno za

• razvoj i testiranje projekata s NodeMCU ESP8266
• izrada prototipa IoT uređaja
• laboratorijska i nastavna upotreba
• povezivanje senzora, komunikacijskih modula i ostalih perifernih uređaja s razvojnom pločom NodeMCU

Sadržaj paketa

• 1x NodeMCU baza s DC ulazom

Zašto odabrati ovaj proizvod?

• Pruža jasan raspored pinova razvojne ploče NodeMCU u dostupne redove konektora.
• Omogućuje napajanje iz vanjskog istosmjernog izvora bez potrebe za odvojenim priključcima za napajanje izvan baze.
• Mehaničko pričvršćivanje modula na utičnice pojednostavljuje zamjenu ploče tijekom razvoja i testiranja.
• Kompaktni dizajn je pogodan za radne stolove, razvojne priključke i integraciju u prototipove.

Upute za instalaciju i uporabu

• Modul NodeMCU instalirajte samo kada je napajanje isključeno.
• Prije spajanja vanjskog izvora napajanja, provjerite polaritet i raspon ulaznog napona naveden za ovu bazu.
• Prilikom umetanja modula, provjerite ispravnu orijentaciju pinova u odnosu na utičnice i opis na ploči.
• Spojite spojene periferne uređaje prema oznakama pojedinačnih pinova na tiskanoj pločici.

Sigurnosna obavijest

• Nepravilan priključak napajanja može oštetiti bazu, instalirani modul i priključene uređaje.
• Nemojte kratko spajati pinove za napajanje ili podatkovne pinove.
• Ploču koristite u neprovodljivom i suhom okruženju.
• Prilikom razvoja i integracije u uređaj potrebno je paziti na ispravan električni spoj i opterećenje pojedinih pinova prema korištenom NodeMCU modulu.
• Proizvod je namijenjen za elektronički razvoj i izradu prototipova; ugradnju u konačni uređaj treba izvršiti osoba sa znanjem elektronike.
