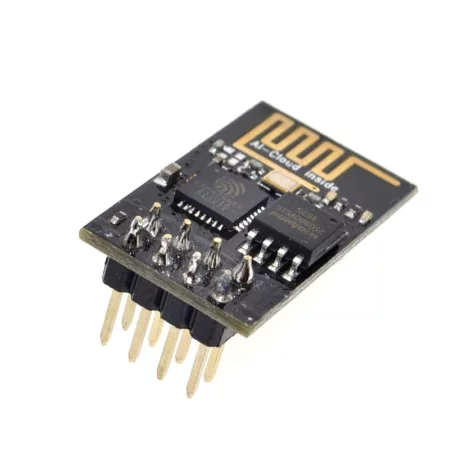

IoT WIFI modul ESP-01 s ESP8266

ESP8266 čip modul je visoko integrirani čip dizajniran za potrebe nove veze sa svijetom. Nudi cjelovito i sveobuhvatno Wi-Fi mrežno rješenje koje vam omogućuje ili hostiranje aplikacije ili korištenje svih mrežnih funkcija iz druge bežične izvedbe.
U korištenom čipu ESP8266 nalazi se integrirani mikrokontroler koji možete/ne smijete koristiti. Ako ga koristite, ne morate uopće spajati arduino. Ova ploča ima 2 IO porta i UART (RXD TXD).

Ako na ovaj modul spojite digitalni termometar/higrometar, postavite WIFI kao DHCP klijent i gledajte temperaturu na mobitelu, računalu ili bilo gdje na internetu!

Tehnički podaci:
SDIO 2.0, SPI, UART
32-pinsko QFN kućište
Izuzetno male dimenzije PCB-a
Na tiskanoj ploči nalazi se integrirana antena
Integrirani RF prekidač, balun, 24dBm PA, DCXO i PMU
Integrirani RISC procesor, memorija na čipu i vanjsko memorijsko sučelje
Modul sadrži program za komunikaciju preko serijske linije pomoću jednostavnih AT naredbi.?
QoS upravljanje
I2S sučelje
Integrirana WEP, TKIP, AES i WAPI enkripcija i sigurnost
Podržava APSD za VoIP aplikacije
Nema vanjskih RF komponenti

Sašiti:
802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Integrirani TCP/IP stog
Integrirani TR prekidač, balun, LNA
Integrirani PLL, regulatori, DCXO i jedinice za upravljanje napajanjem
+ 19.5dBm izlazna snaga u 802.11b modu
Integrirani 32-bitni CPU može se koristiti kao aplikacijski procesor
SDIO 1.1 / 2.0, SPI, UART
STBC, 1 x 1 VAN, 2 x 1 VAN
A-MPDU & A-MSDU agregacija i zaštitni interval od 0,4 ms
Potrošnja u stanju mirovanja <1.0mw dtim3="" br=""> Podržava 3 načina: AP, STA, AP + STA

Udaljenost prijenosa: do 400m (na otvorenom prostoru)

Napon napajanja: 3,3V DC

Radna struja: do 300 mA

Radna temperatura: -10 do 60°C

Dimenzije: 25x15x11 mm

Težina: 2g

Obavijest:
PAŽNJA! nemojte spajati izravno na 5V RX i TX UART signale (npr. iz USB-UART pretvarača) - modul će se oštetiti.
Ovo je moćna verzija WIFI-ja s dobrom propusnošću kroz okolinu. Na vrhuncu, potrošnja energije može biti prilično velika. Potrebno mu je najmanje 300mA. Napajanje od 3,3 V na Arduino Uno nije dovoljno za napajanje ovog modula. Morate dati zasebno.
