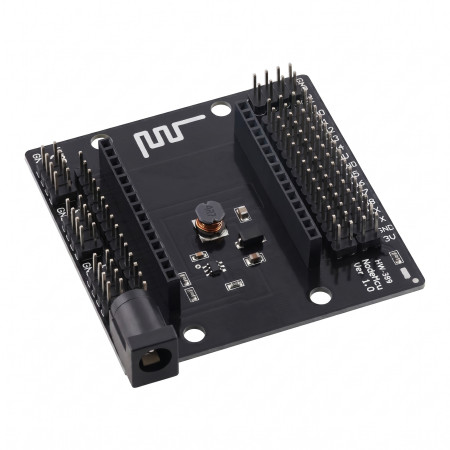

Napájacia základňa pre NodeMCU ESP8266 s DC vstupom

Napájacia základňa pre vývojové dosky NodeMCU ESP8266 slúži ako backplane pre osadenie modulu a vyvedenie jeho pinov do prístupných konektorových radov. Prevedenie s DC napájacím vstupom uľahčuje napájanie a testovanie v laboratórnych, vývojových a prototypových aplikáciách. Doska je určená pre prácu s modulmi NodeMCU vo formáte zodpovedajúcom rozloženiu použitých pätíc na základni.

Technické špecifikácie

• Typ produktu: modulová základňa / backplane pre NodeMCU ESP8266
• Napájanie: DC napájací konektor
• Podporované napájanie podľa podkladov produktu: 6–24 V DC
• Rozhranie pre osadenie modulu: dvojica pätíc pre zasunutie vývojovej dosky NodeMCU
• Vyvedené signály na pinových lištách: GND, 3V, D0, D1, D2, D3, D4, D5, D6, D7, D8, RX, TX
• Doplnkové napájacie vývody na bočnej strane: USB, 5V, 4V, GND
• Označenie na doske: NodeMcu Base Ver 2.0
• Rozmery dosky: 60 × 59,8 mm
• Výška: 16 mm
• Montážne otvory: 4 ks

Funkcie a vlastnosti

• Umožňuje mechanické osadenie modulu NodeMCU do pätíc bez priameho spájkovania modulu na základnú dosku.
• Vyvádza napájacie a dátové piny modulu do viacpinových líšt pre jednoduché pripojenie periférií a meracej techniky.
• Obsahuje DC napájací vstup pre externé napájanie základne.
• Na doske je osadená indikačná LED signalizujúca napájanie.
• Konštrukcia s montážnymi otvormi umožňuje pevné uchytenie do zariadenia alebo na pracovnú podložku.
• Popis pinov je vytlačený priamo na PCB pre ľahšiu orientáciu pri zapájaní.

Ideálne pre

• vývoj a testovanie projektov s NodeMCU ESP8266
• prototypovanie IoT zariadení
• laboratórne a výukové použitie
• pripojenie senzorov, komunikačných modulov a ďalších periférií k vývojovej doske NodeMCU

Obsah balenia

• 1x základňa NodeMCU Base s DC vstupom

Prečo zvoliť tento produkt

• Poskytuje prehľadné vyvedenie pinov vývojovej dosky NodeMCU do prístupných konektorových radov.
• Umožňuje napájanie z externého DC zdroja bez nutnosti riešiť samostatné napájacie zapojenie mimo základne.
• Mechanické uchytenie modulu do pätíc zjednodušuje výmenu dosky pri vývoji a testovaní.
• Kompaktné prevedenie je vhodné pre pracovný stôl, vývojové prípravky aj vstavanie do prototypu.

Pokyny na inštaláciu a prevádzku

• Modul NodeMCU osadzujte iba pri odpojenom napájaní.
• Pred pripojením externého zdroja overte polaritu a rozsah vstupného napätia určený pre túto základňu.
• Pri zasúvaní modulu dbajte na správnu orientáciu pinov voči päticiam a popisu na doske.
• Pripojené periférie zapájajte podľa označenia jednotlivých pinov na PCB.

Bezpečnostné upozornenie

• Nesprávne pripojenie napájania môže spôsobiť poškodenie základne, osadeného modulu aj pripojených zariadení.
• Neskratujte napájacie piny ani dátové vývody.
• Dosku prevádzkujte v nevodivom a suchom prostredí.
• Pri vývoji a integrácii do zariadenia je nutné dodržať správne elektrické zapojenie a zaťaženie jednotlivých vývodov podľa použitého modulu NodeMCU.
• Produkt je určený pre elektronický vývoj a prototypovanie; inštaláciu do finálneho zariadenia má vykonávať osoba so znalosťou elektroniky.
