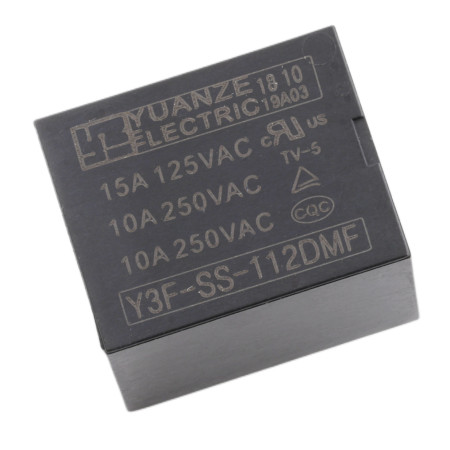

Relais Y3F-SS-112DMF 12V DC/250V AC 10A, 4-polig

Das elektromechanische Relais Y3F-SS-112DMF mit einer 12-V-DC-Spule ist für das Schalten von Lasten bis zu 10 A ausgelegt. Es eignet sich für gängige Anwendungen in Steuerschaltungen, der Energieverteilung und der Automatisierung, bei denen eine galvanische Trennung des Steuerteils von der geschalteten Last erforderlich ist.

Technische Spezifikationen

• Modell: Y3F-SS-112DMF
• Relais-Typ: elektromechanisch, Leistungsrelais
• Kontakttyp: 1× Wechsler (SPDT / 1 Form C)
• Spulensteuerspannung: 12 V DC
• Schaltspannung: 250 V Wechselstrom
• Maximaler Schaltstrom: 10 A
• Anzahl der Pins: 4
• Abmessungen: 19,6 × 15,4 × 15,5 mm

Funktionen und Merkmale

• Galvanische Trennung zwischen Spule und Kontakten für eine sicherere Steuerungsschaltung
• Kontakte geeignet zum Schalten von Wechselstromlasten bis zu 250 V AC bei Strömen bis zu 10 A
• Kompakte Bauform für die Leiterplattenmontage
• Der Umschalter ermöglicht je nach Verdrahtung sowohl NO- als auch NC-Funktionen.

Packungsinhalt

• 1× Relais Y3F-SS-112DMF

Sicherheitshinweis

• Beim Umschalten der Netzspannung von 230–250 V AC besteht die Gefahr eines elektrischen Schlags; Montage und Anschluss dürfen nur bei abgeschalteter Stromversorgung durchgeführt werden.
• Halten Sie auf der Leiterplatte ausreichende Isolationsabstände ein und verwenden Sie Drähte und Sicherungen, die für den Schaltstrom ausgelegt sind.
• Beim Schalten induktiver Lasten (Motoren, Spulen, Transformatoren) ist eine geeignete Störungsunterdrückung einzusetzen, um Lichtbögen an den Kontakten und Störungen zu begrenzen.
