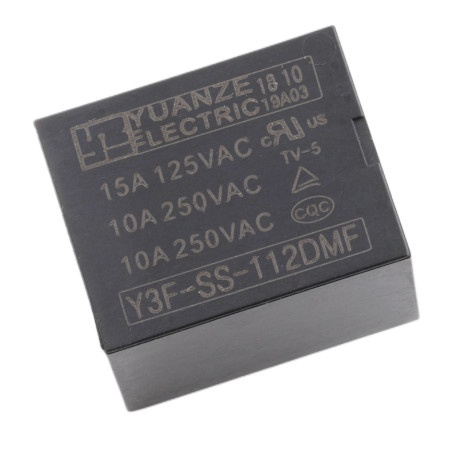

Relej Y3F-SS-112DMF 12V DC/250V AC 10A, 4-pinski

Elektromehanički relej Y3F-SS-112DMF s 12 V DC zavojnicom dizajniran je za prebacivanje opterećenja do 10 A. Pogodan je za uobičajene primjene u upravljačkim krugovima, distribuciji energije i automatizaciji, gdje je potrebna galvanska izolacija upravljačkog dijela od preklopljenog opterećenja.

Tehničke specifikacije

• Model: Y3F-SS-112DMF
• Vrsta releja: elektromehanički, energetski
• Vrsta kontakta: 1× preklopni (SPDT / 1 oblik C)
• Napon upravljanja zavojnicom: 12 V DC
• Preklopni napon: 250 V AC
• Maks. struja preklapanja: 10 A
• Broj pinova: 4
• Dimenzije: 19,6 × 15,4 × 15,5 mm

Funkcije i značajke

• Galvanska izolacija između zavojnice i kontakata za sigurniji dizajn upravljačkog kruga
• Kontakti prikladni za prebacivanje izmjeničnih opterećenja do 250 V AC pri strujama do 10 A
• Kompaktni dizajn za montažu na PCB
• Preklopni kontakt omogućuje i NO i NC funkcije ovisno o ožičenju

Sadržaj paketa

• 1× relej Y3F-SS-112DMF

Sigurnosna obavijest

• Prilikom prebacivanja mrežnog napona od 230–250 V AC postoji opasnost od strujnog udara; montažu i spajanje provodite samo kada je napajanje isključeno.
• Održavajte dovoljne izolacijske razmake na tiskanoj ploči i koristite žice i osigurače predviđene za sklopnu struju.
• Prilikom prebacivanja induktivnih opterećenja (motori, zavojnice, transformatori) koristite odgovarajuće supresijsko sredstvo za ograničavanje iskrenja na kontaktima i smetnji.
