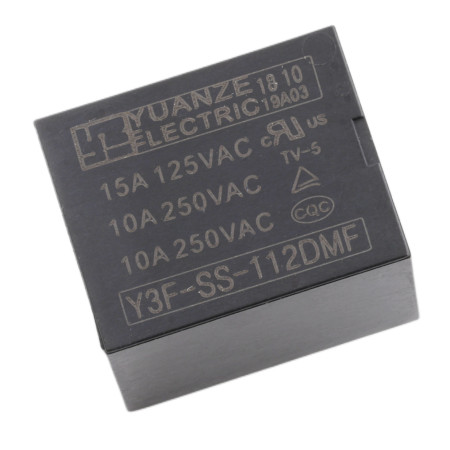

Rele Y3F-SS-112DMF 12V DC/250V AC 10A, 4-napainen

Sähkömekaaninen rele Y3F-SS-112DMF, jossa on 12 V DC -kela, on suunniteltu kytkemään jopa 10 A:n kuormia. Sopii yleisiin sovelluksiin ohjauspiireissä, sähkönjakelussa ja automaatiossa, joissa ohjausosan on oltava galvaanisesti eristetty kytkettävästä kuormasta.

Tekniset tiedot

• Malli: Y3F-SS-112DMF
• Reletyyppi: sähkömekaaninen, teho
• Koskettimen tyyppi: 1× vaihtokosketin (SPDT / 1 C-muoto)
• Käämin ohjausjännite: 12 V DC
• Kytkentäjännite: 250 V AC
• Suurin kytkentävirta: 10 A
• Nastojen lukumäärä: 4
• Mitat: 19,6 × 15,4 × 15,5 mm

Toiminnot ja ominaisuudet

• Galvaaninen erotus kelan ja koskettimien välillä turvallisemman ohjauspiirin suunnittelun takaamiseksi
• Koskettimet soveltuvat jopa 250 V AC:n AC-kuormien kytkemiseen jopa 10 A:n virroilla
• Kompakti muotoilu piirilevyasennukseen
• Vaihtokosketin mahdollistaa sekä NO- että NC-toiminnot johdotuksesta riippuen.

Pakkauksen sisältö

• 1 × rele Y3F-SS-112DMF

Turvallisuushuomautus

• 230–250 V AC:n verkkojännitteen vaihtaminen voi aiheuttaa sähköiskun vaaran; kokoa ja kytke laitetta vain, kun virtalähde on irrotettu.
• Pidä piirilevyllä riittävät eristysetäisyydet ja käytä kytkentävirralle mitoitettuja johtoja ja sulakkeita.
• Induktiivisten kuormien (moottorit, käämit, muuntajat) kytkennässä on käytettävä sopivaa häiriönvaimennusta koskettimien valokaarien ja häiriöiden rajoittamiseksi.
