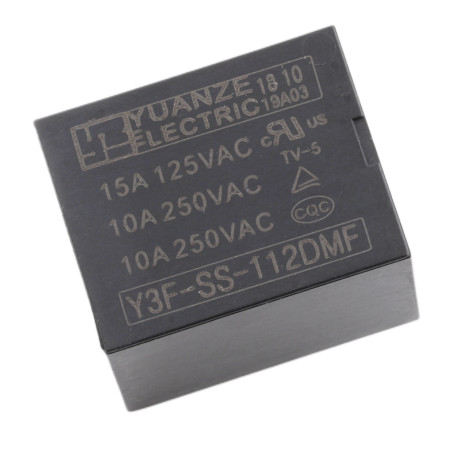

Y3F-SS-112DMF relé 12V DC/250V AC 10A, 4 tűs

Az Y3F-SS-112DMF elektromechanikus relé 12 V DC tekerccsel legfeljebb 10 A-es terhelések kapcsolására szolgál. Alkalmas vezérlő áramkörökben, energiaelosztásban és automatizálásban alkalmazott általános alkalmazásokhoz, ahol a vezérlőrész galvanikus leválasztása szükséges a kapcsolt terheléstől.

Műszaki adatok

• Modell: Y3F-SS-112DMF
• Relé típusa: elektromechanikus, teljesítmény
• Érintkező típusa: 1× váltóérintkező (SPDT / 1 C forma)
• Tekercsvezérlő feszültség: 12 V DC
• Kapcsolási feszültség: 250 V AC
• Max. kapcsolási áram: 10 A
• Csapok száma: 4
• Méretek: 19,6 × 15,4 × 15,5 mm

Funkciók és jellemzők

• Galvanikus leválasztás a tekercs és az érintkezők között a biztonságosabb vezérlőáramkör-kialakítás érdekében
• Akár 250 V AC feszültségű, legfeljebb 10 A áramerősségű váltakozó áramú terhelések kapcsolására alkalmas érintkezők
• Kompakt kialakítás NYÁK-ra szereléshez
• A váltóérintkező a bekötéstől függően NO és NC funkciókat is lehetővé tesz.

A csomag tartalma

• 1× Y3F-SS-112DMF relé

Biztonsági figyelmeztetés

• 230–250 V AC hálózati feszültség átkapcsolása esetén áramütés veszélye áll fenn; az összeszerelést és a csatlakoztatást csak lekapcsolt tápellátás mellett végezze.
• Tartson elegendő szigetelési távolságot a NYÁK-on, és használjon a kapcsolási áramhoz méretezett vezetékeket és biztosítékokat.
• Induktív terhelések (motorok, tekercsek, transzformátorok) kapcsolásakor megfelelő zavarszűrőket kell alkalmazni az érintkezőkön fellépő ívképződés és az interferencia korlátozására.
