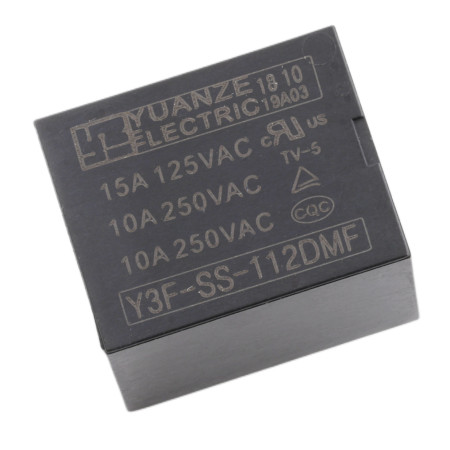

Releu Y3F-SS-112DMF 12V CC/250V CA 10A, 4 pini

Releul electromecanic Y3F-SS-112DMF cu bobină de 12 V CC este proiectat pentru comutarea sarcinilor de până la 10 A. Potrivit pentru aplicații comune în circuite de control, distribuția energiei și automatizare, unde este necesară izolarea galvanică a părții de control față de sarcina comutată.

Specificații tehnice

• Model: Y3F-SS-112DMF
• Tip releu: electromecanic, de putere
• Tip contact: 1× comutator (SPDT / 1 Formă C)
• Tensiune de control a bobinei: 12 V CC
• Tensiune de comutare: 250 V CA
• Curent maxim de comutare: 10 A
• Număr de pini: 4
• Dimensiuni: 19,6 × 15,4 × 15,5 mm

Funcții și caracteristici

• Izolare galvanică între bobină și contacte pentru un design mai sigur al circuitului de control
• Contacte potrivite pentru comutarea sarcinilor AC de până la 250 V AC la curenți de până la 10 A
• Design compact pentru montarea pe PCB
• Contactul de comutare permite atât funcții NO, cât și NC, în funcție de cablare.

Conținutul pachetului

• 1× releu Y3F-SS-112DMF

Notificare de siguranță

• Există risc de electrocutare la comutarea tensiunii rețelei de 230–250 V AC; efectuați asamblarea și conectarea numai atunci când alimentarea cu energie electrică este deconectată.
• Mențineți distanțe de izolație suficiente pe PCB și utilizați fire și siguranțe corespunzătoare curentului de comutare.
• La comutarea sarcinilor inductive (motoare, bobine, transformatoare), utilizați un sistem adecvat de suprimare a interferențelor pentru a limita arcul electric pe contacte și interferențele.
