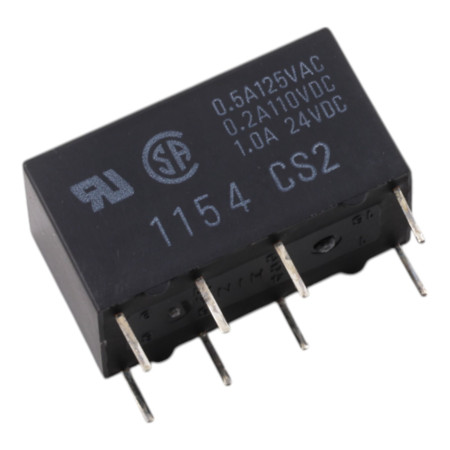

Relais G5V-2-H1, 24 V DC/125 V AC 2 A

Das Omron G5V-2-H1 ist ein Miniatur-Signalrelais mit hoher Spulenempfindlichkeit (hohe Empfindlichkeit), das für das Schalten von niedrigen bis mittleren Leistungen in Steuer- und Messschaltungen entwickelt wurde. Dank der DPDT-Konfiguration (2c) ermöglicht es das gleichzeitige Schalten zweier unabhängiger Kontaktzweige in kompakter Bauweise.

Technische Spezifikationen

• Modellreihe: G5V-2
• Version: G5V-2-H1
• Nennspulenspannung: 24 V DC
• Nennspulenstrom: 8,33 mA
• Spulenwiderstand: 2880 Ω
• Spulenverbrauch: ca. 200 mW
• Kontakte: DPDT (2c)
• Kontakttyp: zweigeteilte Querstange
• Kontaktmaterial: Ag + Au-Legierung
• Bemessungslast (ohmsche Last): 0,5 A bei 125 V AC; 1 A bei 24 V DC
• Bemessungsdauerstrom (Bemessungsstrom): 2 A
• Maximale Schaltspannung: 125 V AC, 125 V DC
• Maximaler Schaltstrom: 1 A
• Kontaktwiderstand: max. 100 mΩ
• Schaltzeit: max. 7 ms
• Öffnungszeit: max. 3 ms
• Isolationswiderstand: min. 1.000 MΩ (bei 500 VDC)
• Durchschlagsfestigkeit zwischen Spule und Kontakten: 1000 V AC, 50/60 Hz für 1 Minute
• Durchschlagsfestigkeit zwischen Kontakten gleicher Polarität (hohe Empfindlichkeit): 500 V AC, 50/60 Hz für 1 Minute
• Durchschlagsfestigkeit zwischen Kontakten unterschiedlicher Polarität: 1000 V AC, 50/60 Hz für 1 Minute
• Impulsspannungsfestigkeit: 1.500 V (10 x 160 µs)
• Betriebstemperatur (Umgebung): -25 °C bis +70 °C (ohne Vereisung und Kondensation)
• Betriebsumgebungsfeuchtigkeit: 5 % bis 85 %
• Gewicht: ca. 5 g

Funktionen und Merkmale

• Hochempfindliche Ausführung mit reduziertem Spulenverbrauch für energieeffiziente Steuerschaltungen
• DPDT (2c)-Konfiguration zum Schalten zweier Signalzweige
• Kontakte mit zweifacher Kreuzschienenkonstruktion für zuverlässiges Signalschalten
• Definierte Schaltzeiten, geeignet für schnelle Steuerungsanwendungen
• Hoher Isolationswiderstand und bewährte dielektrische Parameter für eine sichere Schaltungstrennung

Ideal für

• Steuerungs- und Automatisierungsmodule
• Messgeräte und Prüfvorrichtungen
• Signalumschaltung in der Industrie- und Laborelektronik
• Schnittstelle zwischen Logik- und Leistungsteil mit Anforderung an galvanische Trennung

Packungsinhalt

• 1x Omron G5V-2-H1 Relais, 24 V DC Spule

Warum sollten Sie sich für dieses Produkt entscheiden?

• Bewährtes Sortiment an Signalrelais mit definierten elektrischen und Isolationsparametern
• Hochempfindliche Option für Anwendungen mit begrenztem Spulenleistungsverbrauch
• DPDT-Kontakte ermöglichen flexible Verdrahtung (Schalten zweier Zweige).
• Kontakt- und Isolationsparameter, geeignet für ein breites Spektrum an Steuerungsanwendungen

Installations- und Bedienungsanleitung

• Bei der Auslegung sollte die Art der Last (ohmsche/induktive Last) berücksichtigt und gegebenenfalls Entstörungselemente eingesetzt werden, um die Überspannung bei einer Erweiterung zu begrenzen.
• Beachten Sie die Nennwerte der 24-V-Gleichstromspule und stellen Sie eine stabile Stromversorgung einschließlich korrekter Polarität sicher.
• Um die langfristige Zuverlässigkeit zu gewährleisten, sollten die Schaltströme und -spannungen unter realen Betriebsbedingungen überprüft werden.

Sicherheitshinweis

• Das Relais kann Spannungen bis zu 125 VAC / 125 VDC schalten; der Umgang mit gefährlichen Spannungen erfordert eine entsprechende Fachqualifikation und die Einhaltung der geltenden Normen.
• Vor der Handhabung das Gerät vom Netzteil trennen und sicherstellen, dass keine Spannung anliegt.
