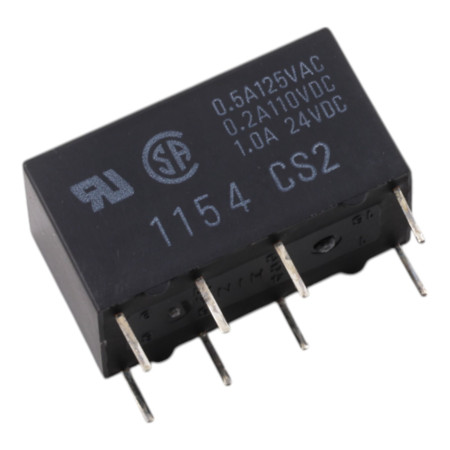

Relæ G5V-2-H1, 24V DC/125V AC 2A

Omron G5V-2-H1 er et miniaturesignalrelæ med høj spolefølsomhed (High-sensitivity) designet til at skifte mellem lav og mellem effekt i styre- og målekredsløb. Takket være DPDT (2c)-konfigurationen muliggør det samtidig skift af to uafhængige kontaktgrene i et kompakt design.

Tekniske specifikationer

• Modelserie: G5V-2
• Version: G5V-2-H1
• Nominel spolespænding: 24 V DC
• Nominel spolestrøm: 8,33 mA
• Spolemodstand: 2.880 Ω
• Spoleforbrug: cirka 200 mW
• Kontakter: DPDT (2c)
• Kontakttype: todelt tværstang
• Kontaktmateriale: Ag + Au-legering
• Nominel belastning (resistiv): 0,5 A ved 125 VAC; 1 A ved 24 VDC
• Nominel kontinuerlig strøm (nominel bærestrøm): 2 A
• Maksimal koblingsspænding: 125 VAC, 125 VDC
• Maksimal koblingsstrøm: 1 A
• Kontaktmodstand: maks. 100 mΩ
• Skiftetid: maks. 7 ms
• Åbningstid: maks. 3 ms
• Isolationsmodstand: min. 1.000 MΩ (ved 500 VDC)
• Dielektrisk styrke mellem spole og kontakter: 1.000 VAC, 50/60 Hz i 1 min.
• Dielektrisk styrke mellem kontakter med samme polaritet (høj følsomhed): 500 VAC, 50/60 Hz i 1 min.
• Dielektrisk styrke mellem kontakter med forskellig polaritet: 1.000 VAC, 50/60 Hz i 1 min.
• Impulsmodstandsspænding: 1.500 V (10 x 160 µs)
• Omgivende driftstemperatur: -25 °C til +70 °C (uden isdannelse og kondensering)
• Omgivende luftfugtighed ved drift: 5 % til 85 %
• Vægt: cirka 5 g

Funktioner og egenskaber

• Højfølsom version med reduceret spoleforbrug til energieffektive styrekredsløb
• DPDT (2c) konfiguration til skift af to signalgrene
• Kontakter med todelt tværstangsdesign for pålidelig signalskift
• Definerede koblingstider egnede til hurtige styringsapplikationer
• Høj isolationsmodstand og dokumenterede dielektriske parametre for sikker kredsløbsadskillelse

Ideel til

• Styrings- og automatiseringsmoduler
• Måleinstrumenter og testudstyr
• Signalskift i industriel og laboratorieelektronik
• Grænseflade mellem logik og effektsektion med krav om galvanisk isolation

Pakkens indhold

• 1x Omron G5V-2-H1 relæ, 24 V DC spole

Hvorfor vælge dette produkt?

• Dokumenteret udvalg af signalrelæer med definerede elektriske og isolationsparametre
• Højfølsom mulighed for applikationer med begrænset spolestrømforbrug
• DPDT-kontakter muliggør fleksibel ledningsføring (skift af to grene)
• Kontakt- og isoleringsparametre egnede til en bred vifte af kontrolapplikationer

Installations- og betjeningsvejledning

• Ved design skal der tages højde for belastningstypen (resistiv/induktiv), og om nødvendigt skal der anvendes støjdæmpende elementer for at begrænse overspænding under udvidelse.
• Overhold 24 V DC-spolens nominelle værdier, og sørg for en stabil strømforsyning, inklusive korrekt polaritet.
• For langsigtet pålidelighed skal koblingsstrømme og -spændinger verificeres under faktiske driftsforhold.

Sikkerhedsmeddelelse

• Relæet kan skifte spændinger op til 125 VAC / 125 VDC; arbejde med farlige spændinger kræver professionelle kvalifikationer og overholdelse af relevante standarder.
• Før håndtering skal apparatet afbrydes fra strømforsyningen, og det skal kontrolleres, at der ikke er spænding.
