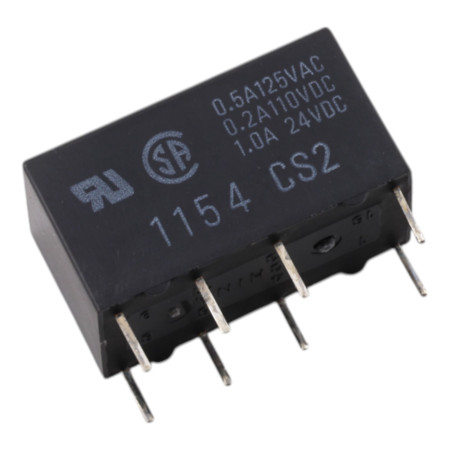

Przekaźnik G5V-2-H1, 24 V DC/125 V AC 2 A

Omron G5V-2-H1 to miniaturowy przekaźnik sygnałowy o wysokiej czułości cewki (High-sensitivity) przeznaczony do przełączania obwodów małej i średniej mocy w obwodach sterowania i pomiarów. Dzięki konfiguracji DPDT (2c) umożliwia jednoczesne przełączanie dwóch niezależnych gałęzi styków w kompaktowej konstrukcji.

Dane techniczne

• Seria modeli: G5V-2
• Wersja: G5V-2-H1
• Napięcie znamionowe cewki: 24 V DC
• Prąd znamionowy cewki: 8,33 mA
• Rezystancja cewki: 2880 Ω
• Pobór mocy cewki: około 200 mW
• Kontakty: DPDT (2c)
• Typ styku: poprzeczka rozwidlona
• Materiał styku: Ag + stop Au
• Obciążenie znamionowe (rezystancyjne): 0,5 A przy 125 VAC; 1 A przy 24 VDC
• Prąd znamionowy ciągły (prąd znamionowy przewodzenia): 2 A
• Maksymalne napięcie przełączania: 125 VAC, 125 VDC
• Maksymalny prąd przełączania: 1 A
• Rezystancja styku: maks. 100 mΩ
• Czas przełączania: maks. 7 ms
• Czas otwarcia: maks. 3 ms
• Rezystancja izolacji: min. 1000 MΩ (przy 500 V DC)
• Wytrzymałość dielektryczna między cewką a stykami: 1000 V AC, 50/60 Hz przez 1 min
• Wytrzymałość dielektryczna między stykami o tej samej polaryzacji (wysoka czułość): 500 V AC, 50/60 Hz przez 1 min
• Wytrzymałość dielektryczna między stykami o różnej polaryzacji: 1000 V AC, 50/60 Hz przez 1 min
• Wytrzymałość na napięcie udarowe: 1500 V (10 x 160 µs)
• Temperatura otoczenia podczas pracy: od -25°C do +70°C (bez oblodzenia i kondensacji)
• Wilgotność otoczenia podczas pracy: od 5% do 85%
• Waga: około 5 g

Funkcje i cechy

• Wersja o wysokiej czułości i zmniejszonym zużyciu cewki dla energooszczędnych obwodów sterowania
• Konfiguracja DPDT (2c) do przełączania dwóch gałęzi sygnału
• Styki z rozwidloną konstrukcją poprzeczną dla niezawodnego przełączania sygnału
• Zdefiniowane czasy przełączania odpowiednie do szybkich zastosowań sterujących
• Wysoka rezystancja izolacji i sprawdzone parametry dielektryczne zapewniające bezpieczną separację obwodów

Idealny dla

• Moduły sterowania i automatyki
• Przyrządy pomiarowe i urządzenia testowe
• Przełączanie sygnałów w elektronice przemysłowej i laboratoryjnej
• Interfejs pomiędzy sekcją logiczną i zasilającą z wymaganiem izolacji galwanicznej

Zawartość opakowania

• 1x przekaźnik Omron G5V-2-H1, cewka 24 V DC

Dlaczego warto wybrać ten produkt?

• Sprawdzona gama przekaźników sygnałowych o określonych parametrach elektrycznych i izolacyjnych
• Opcja wysokiej czułości do zastosowań z ograniczonym poborem mocy cewki
• Styki DPDT umożliwiają elastyczne okablowanie (przełączanie dwóch gałęzi)
• Parametry styków i izolacji odpowiednie dla szerokiego zakresu zastosowań sterujących

Instrukcja instalacji i obsługi

• Podczas projektowania należy uwzględnić rodzaj obciążenia (rezystancyjne/indukcyjne) i w razie potrzeby zastosować elementy tłumiące zakłócenia w celu ograniczenia przepięć powstających podczas rozbudowy.
• Należy zwrócić uwagę na parametry cewki 24 V DC i zapewnić stabilne zasilanie, w tym prawidłową polaryzację.
• Aby zapewnić długoterminową niezawodność, należy sprawdzić prądy i napięcia przełączania w rzeczywistych warunkach pracy.

Informacja o bezpieczeństwie

• Przekaźnik może przełączać napięcia do 125 VAC / 125 VDC; praca z niebezpiecznymi napięciami wymaga kwalifikacji zawodowych i przestrzegania odpowiednich norm.
• Przed przystąpieniem do czynności należy odłączyć urządzenie od zasilania i upewnić się, że nie ma napięcia.
