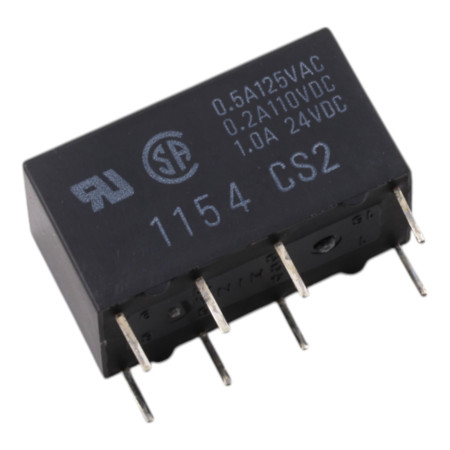

Relej G5V-2-H1, 24V DC/125V AC 2A

Omron G5V-2-H1 je minijaturni signalni relej s visokom osjetljivošću zavojnice (High-sensitivity) dizajniran za prebacivanje male do srednje snage u upravljačkim i mjernim krugovima. Zahvaljujući DPDT (2c) konfiguraciji, omogućuje istovremeno prebacivanje dvije neovisne kontaktne grane u kompaktnom dizajnu.

Tehničke specifikacije

• Serija modela: G5V-2
• Verzija: G5V-2-H1
• Nazivni napon zavojnice: 24 V DC
• Nazivna struja zavojnice: 8,33 mA
• Otpor zavojnice: 2.880 Ω
• Potrošnja zavojnice: približno 200 mW
• Kontakti: DPDT (2c)
• Vrsta kontakta: bifurkirana prečka
• Materijal kontakta: Ag + Au-legura
• Nazivno opterećenje (omsko): 0,5 A pri 125 VAC; 1 A pri 24 VDC
• Nazivna trajna struja (nazivna struja prenošenja): 2 A
• Maksimalni napon preklapanja: 125 VAC, 125 VDC
• Maksimalna struja preklapanja: 1 A
• Otpor kontakta: maks. 100 mΩ
• Vrijeme preklapanja: maks. 7 ms
• Vrijeme otvaranja: maks. 3 ms
• Otpor izolacije: min. 1000 MΩ (pri 500 VDC)
• Dielektrična čvrstoća između zavojnice i kontakata: 1000 VAC, 50/60 Hz tijekom 1 min
• Dielektrična čvrstoća između kontakata istog polariteta (visoka osjetljivost): 500 VAC, 50/60 Hz tijekom 1 min
• Dielektrična čvrstoća između kontakata različitog polariteta: 1000 VAC, 50/60 Hz tijekom 1 min
• Impulsni napon: 1500 V (10 x 160 µs)
• Radna temperatura okoline: -25 °C do +70 °C (bez zaleđivanja i kondenzacije)
• Radna vlažnost okoline: 5% do 85%
• Težina: otprilike 5 g

Funkcije i značajke

• Visokoosjetljiva verzija sa smanjenom potrošnjom zavojnice za energetski učinkovite upravljačke krugove
• DPDT (2c) konfiguracija za prebacivanje dvije signalne grane
• Kontakti s dizajnom s bifurkiranom prečkom za pouzdano prebacivanje signala
• Definirana vremena prebacivanja prikladna za brze regulatore
• Visoki izolacijski otpor i dokazani dielektrični parametri za sigurno odvajanje strujnih krugova

Idealno za

• Moduli za upravljanje i automatizaciju
• Mjerni instrumenti i ispitne naprave
• Prebacivanje signala u industrijskoj i laboratorijskoj elektronici
• Sučelje između logičkog i energetskog dijela sa zahtjevom za galvanskom izolacijom

Sadržaj paketa

• 1x Omron G5V-2-H1 relej, zavojnica 24 V DC

Zašto odabrati ovaj proizvod?

• Dokazan asortiman signalnih releja s definiranim električnim i izolacijskim parametrima
• Opcija visoke osjetljivosti za primjene s ograničenom potrošnjom energije zavojnice
• DPDT kontakti omogućuju fleksibilno ožičenje (prebacivanje dvije grane)
• Parametri kontakta i izolacije prikladni za širok raspon upravljačkih primjena

Upute za instalaciju i uporabu

• Prilikom projektiranja uzmite u obzir vrstu opterećenja (omsko/induktivno) i, ako je potrebno, koristite elemente za suzbijanje smetnji kako biste ograničili prenapon tijekom širenja.
• Pridržavajte se nazivnih vrijednosti zavojnice od 24 V DC i osigurajte stabilno napajanje, uključujući ispravan polaritet.
• Za dugoročnu pouzdanost, provjerite sklopne struje i napone u stvarnim radnim uvjetima.

Sigurnosna obavijest

• Relej može preklopiti napone do 125 VAC / 125 VDC; rad s opasnim naponima zahtijeva stručnu kvalifikaciju i usklađenost s relevantnim standardima.
• Prije rukovanja, isključite uređaj iz napajanja i provjerite da nema napona.
