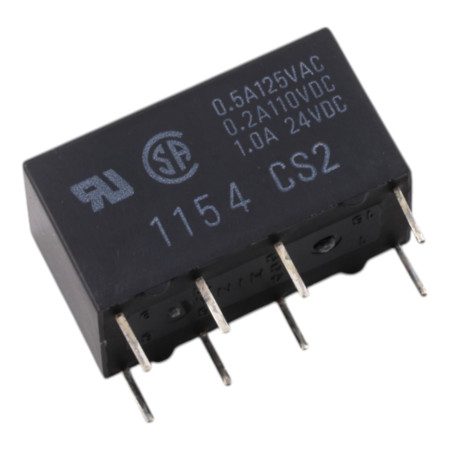

G5V-2-H1 relé, 24V DC/125V AC 2A

Az Omron G5V-2-H1 egy nagy tekercsérzékenységű (nagy érzékenységű) miniatűr jelrelé, amelyet alacsony és közepes teljesítményű áramkörök kapcsolására terveztek vezérlő- és mérőáramkörökben. A DPDT (2c) konfigurációnak köszönhetően két független érintkezőág egyidejű kapcsolását teszi lehetővé kompakt kialakításban.

Műszaki adatok

• Modellsorozat: G5V-2
• Verzió: G5V-2-H1
• Névleges tekercsfeszültség: 24 V DC
• Névleges tekercsáram: 8,33 mA
• Tekercs ellenállása: 2880 Ω
• Tekercsfogyasztás: körülbelül 200 mW
• Érintkezők: DPDT (2c)
• Érintkező típusa: kétágú keresztléc
• Érintkező anyaga: Ag + Au-ötvözet
• Névleges terhelés (ohmos): 0,5 A 125 VAC feszültségnél; 1 A 24 VDC feszültségnél
• Névleges folyamatos áram (névleges átviteli áram): 2 A
• Maximális kapcsolási feszültség: 125 VAC, 125 VDC
• Maximális kapcsolási áram: 1 A
• Érintkező ellenállás: max. 100 mΩ
• Kapcsolási idő: maximum 7 ms
• Nyitási idő: max. 3 ms
• Szigetelési ellenállás: min. 1000 MΩ (500 VDC feszültségnél)
• Dielektromos szilárdság a tekercs és az érintkezők között: 1000 VAC, 50/60 Hz 1 percig
• Azonos polaritású érintkezők közötti átütési szilárdság (nagy érzékenység): 500 VAC, 50/60 Hz 1 percig
• Különböző polaritású érintkezők közötti átütési szilárdság: 1000 VAC, 50/60 Hz 1 percig
• Lökőfeszültség-állóság: 1500 V (10 x 160 µs)
• Környezeti üzemi hőmérséklet: -25 °C és +70 °C között (jegesedés és páralecsapódás nélkül)
• Üzemi környezeti páratartalom: 5% és 85% között
• Súly: körülbelül 5 g

Funkciók és jellemzők

• Nagy érzékenységű változat csökkentett tekercsfogyasztással az energiahatékony vezérlőáramkörökhöz
• DPDT (2c) konfiguráció két jelág kapcsolására
• Kétágú keresztléces kialakítású érintkezők a megbízható jelváltáshoz
• Meghatározott kapcsolási idők gyors vezérlési alkalmazásokhoz
• Magas szigetelési ellenállás és bevált dielektromos paraméterek a biztonságos áramkör-leválasztáshoz

Ideális a következőkhöz:

• Vezérlő és automatizáló modulok
• Mérőeszközök és tesztberendezések
• Jelkapcsolás ipari és laboratóriumi elektronikában
• Logikai és teljesítményrész közötti interfész galvanikus leválasztási követelménygel

A csomag tartalma

• 1x Omron G5V-2-H1 relé, 24 V DC tekercs

Miért válassza ezt a terméket?

• Bevált jelzőrelék választéka meghatározott elektromos és szigetelési paraméterekkel
• Nagy érzékenységű opció korlátozott tekercsfogyasztású alkalmazásokhoz
• A DPDT érintkezők rugalmas vezetékezést tesznek lehetővé (két ág kapcsolása)
• Az érintkezési és szigetelési paraméterek széles körű vezérlési alkalmazásokhoz alkalmasak

Telepítési és üzemeltetési utasítások

• Tervezéskor vegye figyelembe a terhelés típusát (ohmos/induktív), és szükség esetén használjon zavarszűrő elemeket a túlfeszültség korlátozására a tágulás során.
• Vegye figyelembe a 24 V DC tekercs névleges feszültségét, és biztosítson stabil tápellátást, beleértve a helyes polaritást is.
• A hosszú távú megbízhatóság érdekében ellenőrizze a kapcsolási áramokat és feszültségeket valós üzemi körülmények között.

Biztonsági figyelmeztetés

• A relé akár 125 VAC / 125 VDC feszültséget is képes kapcsolni; a veszélyes feszültségekkel való munkavégzéshez szakmai képesítés és a vonatkozó szabványok betartása szükséges.
• A kezelés megkezdése előtt válassza le a készüléket a tápellátásról, és ellenőrizze, hogy nincs-e feszültség alatt.
