LED-Treppenlichtsteuerung für 16 Stufen mit PIR-Sensoren und Fernbedienung

Účel zařízení

Řadič RL-STEP-02 slouží k automatickému a plynulému spínání LED pásků na schodištích. Dvojice PIR senzorů A a B detekuje vstup a výstup osoby, ovladač podle zvoleného režimu rozsvítí jednotlivé stupně ve směru chůze a po nastavené době je opět plynule zhasne.

Bezpečnostní pokyny

• Připojujte pouze ke zdrojům stejnosměrného napětí DC 12–24 V. Nikdy nepřipojujte na 230 V AC.
• Zařízení je určeno pro vnitřní použití, krytí IP20. Chraňte před vlhkostí a prachem.
• Nezatěžujte jednotlivý krok výkonem vyšším než 15 W a celkově více než 240 W.
• Montáž a zapojení provádějte při odpojeném napájení a osobou znalou práce s nízkým napětím.

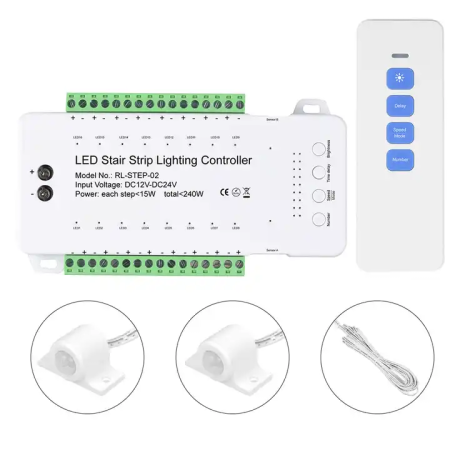

Obsah balení

• Řadič RL-STEP-02
• 2× PIR senzor (A u spodního schodu, B u horního schodu)
• Dálkový ovladač
• Kabel senzoru 1 m a prodlužovací kabel 5 m
• Základní dokumentace

Technické parametry

• Napájení: DC 12–24 V
• Počet kroků / kanálů: 16
• Maximální zatížení: 15 W na krok, celkem do 240 W
• Nastavení: režimy, rychlost, zpoždění, jas, počet kroků
• Krytí: IP20 (interiér)
• Rozměry jednotky: 148 × 88 × 30 mm
• Rozměry dálkového ovladače: 130 × 44 mm
• Rozměry senzoru: průměr 14 mm, délka těla přibližně 17–30 mm dle provedení
• Délka kabelů: senzor 1 m, prodloužení 5 m
• Hmotnost: přibližně 410 g

Popis ovládacích prvků

• Tlačítka na boku jednotky i na dálkovém ovladači: Number, Speed/Mode, Delay, Brightness ±
• Modré kontrolky: indikují počet nastavených kroků a úroveň zpoždění
• Červené kontrolky: indikují nastavenou rychlost
• Svorky LED1–LED16: výstupy pro jednotlivé kroky
• Konektory senzorů: vstup A (spodní schod), vstup B (horní schod)

Instalace a zapojení

• Umístěte řadič na suché a větrané místo. Nepřekrývejte ventilační otvory.
• Připojte napájecí zdroj DC 12–24 V ke svorkám napájení řadiče.
• Připojte LED pásky 12 V nebo 24 V ke svorkám LED1 až LED16 v pořadí od prvního po poslední schod.
• Namontujte senzor A ke spodnímu nástupu na schody a senzor B k hornímu výstupu. Senzory směrujte do prostoru příchodu osoby.
• Po dokončení zkontrolujte polaritu a pevnost spojů, až poté připojte napájení.

Základní uvedení do provozu

• Nastavte počet kroků. Dlouze stiskněte tlačítko Number, krátkými stisky vyberte 1–16, dlouhým stiskem uložte. Aktivní kroky signalizují modré LED.
• Zvolte rychlost přechodu. Krátkými stisky Speed volíte 1–9. Úroveň 1 je nejrychlejší, 9 nejpomalejší.
• Nastavte režim svícení. Dlouze podržte Speed/Mode, krátkými stisky vyberte režim 1–9, dlouze potvrďte pro uložení.
• Nastavte dobu svícení. Krátkými stisky Delay volíte úroveň 1–9, která odpovídá 2–30 sekundám.
• Nastavte jas. Tlačítky Brightness − a Brightness + volíte jednu z 10 úrovní jasu v rozsahu 10–100 %.

Režimy svícení (Mode 1–9)

• Mode 1: všechny kroky se rozsvítí současně
• Mode 2: postupné rozsvěcení po jednom kroku
• Mode 3: současně se rozsvítí vždy dva kroky
• Mode 4: plynulý postup po jednom kroku podle nastavené rychlosti
• Mode 5: postup po třech krocích
• Mode 6: chase efekt po jednom kroku
• Mode 7: chase efekt po dvou krocích
• Mode 8: oddělený chase efekt
• Mode 9: automatické střídání režimů 1–8

Rychlosti přechodu (Speed 1–9)

• Speed 1: 250 ms na krok
• Speed 2: 350 ms na krok
• Speed 3: 450 ms na krok
• Speed 4: 550 ms na krok
• Speed 5: 650 ms na krok
• Speed 6: 750 ms na krok
• Speed 7: 850 ms na krok
• Speed 8: 1000 ms na krok
• Speed 9: 1200 ms na krok

Doba svícení (Delay 1–9)

• Delay 1: 2 s
• Delay 2: 4 s
• Delay 3: 6 s
• Delay 4: 8 s
• Delay 5: 10 s
• Delay 6: 15 s
• Delay 7: 20 s
• Delay 8: 25 s
• Delay 9: 30 s

Řešení problémů

• Zařízení nereaguje: zkontrolujte napájení DC 12–24 V a polaritu, případně pojistky zdroje.
• Nesvítí všechny kroky: zkontrolujte nastavený počet kroků a zapojení jednotlivých LED okruhů.
• Světla se nespínají při průchodu: ověřte směr umístění senzorů A a B a jejich napojení.
• Blikání nebo nestabilita: snižte zátěž na krok pod 15 W, ověřte parametry zdroje a spojů.

Údržba a záruka

• Čistěte suchým hadříkem, nepoužívejte rozpouštědla ani vodu.
• Nezakrývejte větrací otvory a nezkratujte svorky.
• Záruka 24 měsíců se nevztahuje na poškození způsobené chybným zapojením, přepětím a vodou.

Důležité poznámky

• Produkt není voděodolný a není určen pro venkovní instalace.
• Pro LED pásky 12 V používejte 12 V zdroj, pro LED pásky 24 V používejte 24 V zdroj.
• Dodržujte správné řazení kroků LED1 až LED16 podle směru chůze, aby efekty odpovídaly realitě.
