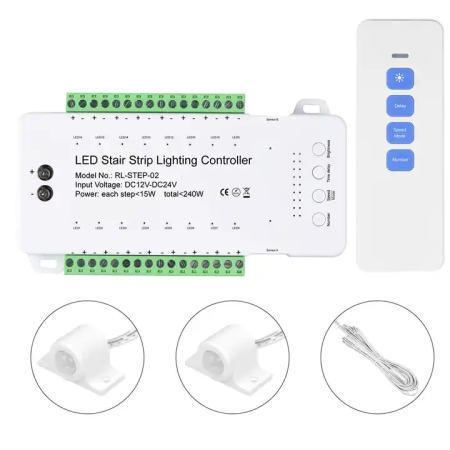

LED ovládač schodísk s PIR senzormi a diaľkovým ovládaním
zoom_out_map
chevron_left chevron_right

LED ovládač pre schodisko pre 16 schodov s PIR senzormi a diaľkovým ovládaním

50,56 €

50,56 € bez DPH

50.563405 Bez DPH

i
Výše uplatněné DPH je 0% pro zemi Spojené štáty.
new_releases Skladom u dodávateľa
Katalógový list

Inteligentný radič RL-STEP-02 je určený pre plynulé a automatické ovládanie LED pásikov na schodiskách. Pomocou pohybových senzorov A/B reaguje na vstup aj výstup osôb a umožňuje elegantné postupné rozsvätenie a zhasínanie jednotlivých stupňov. Ideálne riešenie pre moderné interiéry, kde chcete dosiahnuť kombináciu komfortu, bezpečnosti a estetického vzhľadu osvetlenia.

Technické špecifikácie

  • Model: RL-STEP-02
  • Napájacie napätie: DC 12–24 V
  • Maximálny výkon: 240 W (max. 15 W na krok)
  • Počet kanálov: 16 samostatne ovládateľných výstupov
  • Riadiace napätie LED: DC, konštantné napätie
  • Spotreba v pohotovostnom režime: < 1 W
  • Materiál puzdra: PC (odolný plast)
  • Farba prevedenia: biela
  • Rozmery radiča: 148 × 88 × 30 mm
  • Rozmery diaľkového ovládača: 130 × 44 mm
  • Rozmery senzora: priemer 14 mm × dĺžka 30 mm
  • Dĺžka kábla senzora: 1 m (rozširovací kábel 5 m)
  • Krytie: IP20 (určené pre vnútorné použitie)
  • Hmotnosť: 410 g

Funkcie a vlastnosti

  • Postupné rozsvätenie a zhasínanie LED pásikov pri vstupe/výstupe na schody
  • Nastaviteľný počet krokov (1–16) pomocou diaľkového ovládača
  • 9 úrovní rýchlosti prechodu (250–1200 ms na krok)
  • Nastaviteľná doba oneskorenia a intenzita jasu
  • Automatické zapnutie a vypnutie podľa detekcie pohybu (senzory A/B)
  • Režimy pre rôzne štýly osvetlenia (plynulý, sekvenčné a pod.)
  • Indikačná LED pre každé nastavenie (modré a červené signalizačné diódy)
  • Jednoduché ovládanie cez dodaný IR diaľkový ovládač

Ideálne pre

  • Osvetlenie schodísk v rodinných domoch, bytoch a komerčných priestoroch
  • Chodby, prechody a schodiská s LED pásikmi 12/24 V
  • Automatizáciu svetiel v dizajnových a šikovných inštaláciách
  • Moderné interiéry s požiadavkou na efektívne a úsporné osvetlenie

Obsah balenia

  • 1× radič LED schodiskového osvetlenia RL-STEP-02
  • 2× PIR senzor (A/B)
  • 1× diaľkový ovládač
  • 1× napájací konektorový kábel
  • 1× užívateľský manuál

Prečo zvoliť tento produkt

  • Elegantné a automatické riadenie osvetlenia schodov s plynulým nábehom
  • Jednoduchá inštalácia a jednoduché nastavenie pomocou ovládača
  • Podpora až 16 krokov a vysoký výkon až 240 W
  • Kompatibilný s LED pásikmi 12 V aj 24 V
  • Bezpečné nízkonapäťové napájanie a dlhá životnosť
  • Moderný design vhodný pre skrytú montáž a nenápadné zapojenie
OEM
AM2294
94059900
Napätie
12-24 V DC
Krytie
IP22

Účel zařízení

Řadič RL-STEP-02 slouží k automatickému a plynulému spínání LED pásků na schodištích. Dvojice PIR senzorů A a B detekuje vstup a výstup osoby, ovladač podle zvoleného režimu rozsvítí jednotlivé stupně ve směru chůze a po nastavené době je opět plynule zhasne.

Bezpečnostní pokyny

  • Připojujte pouze ke zdrojům stejnosměrného napětí DC 12–24 V. Nikdy nepřipojujte na 230 V AC.
  • Zařízení je určeno pro vnitřní použití, krytí IP20. Chraňte před vlhkostí a prachem.
  • Nezatěžujte jednotlivý krok výkonem vyšším než 15 W a celkově více než 240 W.
  • Montáž a zapojení provádějte při odpojeném napájení a osobou znalou práce s nízkým napětím.

Obsah balení

  • Řadič RL-STEP-02
  • 2× PIR senzor (A u spodního schodu, B u horního schodu)
  • Dálkový ovladač
  • Kabel senzoru 1 m a prodlužovací kabel 5 m
  • Základní dokumentace

Technické parametry

  • Napájení: DC 12–24 V
  • Počet kroků / kanálů: 16
  • Maximální zatížení: 15 W na krok, celkem do 240 W
  • Nastavení: režimy, rychlost, zpoždění, jas, počet kroků
  • Krytí: IP20 (interiér)
  • Rozměry jednotky: 148 × 88 × 30 mm
  • Rozměry dálkového ovladače: 130 × 44 mm
  • Rozměry senzoru: průměr 14 mm, délka těla přibližně 17–30 mm dle provedení
  • Délka kabelů: senzor 1 m, prodloužení 5 m
  • Hmotnost: přibližně 410 g

Popis ovládacích prvků

  • Tlačítka na boku jednotky i na dálkovém ovladači: Number, Speed/Mode, Delay, Brightness ±
  • Modré kontrolky: indikují počet nastavených kroků a úroveň zpoždění
  • Červené kontrolky: indikují nastavenou rychlost
  • Svorky LED1–LED16: výstupy pro jednotlivé kroky
  • Konektory senzorů: vstup A (spodní schod), vstup B (horní schod)

Instalace a zapojení

  • Umístěte řadič na suché a větrané místo. Nepřekrývejte ventilační otvory.
  • Připojte napájecí zdroj DC 12–24 V ke svorkám napájení řadiče.
  • Připojte LED pásky 12 V nebo 24 V ke svorkám LED1 až LED16 v pořadí od prvního po poslední schod.
  • Namontujte senzor A ke spodnímu nástupu na schody a senzor B k hornímu výstupu. Senzory směrujte do prostoru příchodu osoby.
  • Po dokončení zkontrolujte polaritu a pevnost spojů, až poté připojte napájení.

Základní uvedení do provozu

  • Nastavte počet kroků. Dlouze stiskněte tlačítko Number, krátkými stisky vyberte 1–16, dlouhým stiskem uložte. Aktivní kroky signalizují modré LED.
  • Zvolte rychlost přechodu. Krátkými stisky Speed volíte 1–9. Úroveň 1 je nejrychlejší, 9 nejpomalejší.
  • Nastavte režim svícení. Dlouze podržte Speed/Mode, krátkými stisky vyberte režim 1–9, dlouze potvrďte pro uložení.
  • Nastavte dobu svícení. Krátkými stisky Delay volíte úroveň 1–9, která odpovídá 2–30 sekundám.
  • Nastavte jas. Tlačítky Brightness − a Brightness + volíte jednu z 10 úrovní jasu v rozsahu 10–100 %.

Režimy svícení (Mode 1–9)

  • Mode 1: všechny kroky se rozsvítí současně
  • Mode 2: postupné rozsvěcení po jednom kroku
  • Mode 3: současně se rozsvítí vždy dva kroky
  • Mode 4: plynulý postup po jednom kroku podle nastavené rychlosti
  • Mode 5: postup po třech krocích
  • Mode 6: chase efekt po jednom kroku
  • Mode 7: chase efekt po dvou krocích
  • Mode 8: oddělený chase efekt
  • Mode 9: automatické střídání režimů 1–8

Rychlosti přechodu (Speed 1–9)

  • Speed 1: 250 ms na krok
  • Speed 2: 350 ms na krok
  • Speed 3: 450 ms na krok
  • Speed 4: 550 ms na krok
  • Speed 5: 650 ms na krok
  • Speed 6: 750 ms na krok
  • Speed 7: 850 ms na krok
  • Speed 8: 1000 ms na krok
  • Speed 9: 1200 ms na krok

Doba svícení (Delay 1–9)

  • Delay 1: 2 s
  • Delay 2: 4 s
  • Delay 3: 6 s
  • Delay 4: 8 s
  • Delay 5: 10 s
  • Delay 6: 15 s
  • Delay 7: 20 s
  • Delay 8: 25 s
  • Delay 9: 30 s

Řešení problémů

  • Zařízení nereaguje: zkontrolujte napájení DC 12–24 V a polaritu, případně pojistky zdroje.
  • Nesvítí všechny kroky: zkontrolujte nastavený počet kroků a zapojení jednotlivých LED okruhů.
  • Světla se nespínají při průchodu: ověřte směr umístění senzorů A a B a jejich napojení.
  • Blikání nebo nestabilita: snižte zátěž na krok pod 15 W, ověřte parametry zdroje a spojů.

Údržba a záruka

  • Čistěte suchým hadříkem, nepoužívejte rozpouštědla ani vodu.
  • Nezakrývejte větrací otvory a nezkratujte svorky.
  • Záruka 24 měsíců se nevztahuje na poškození způsobené chybným zapojením, přepětím a vodou.

Důležité poznámky

  • Produkt není voděodolný a není určen pro venkovní instalace.
  • Pro LED pásky 12 V používejte 12 V zdroj, pro LED pásky 24 V používejte 24 V zdroj.
  • Dodržujte správné řazení kroků LED1 až LED16 podle směru chůze, aby efekty odpovídaly realitě.

Importér pre EÚ: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Česká republika,
