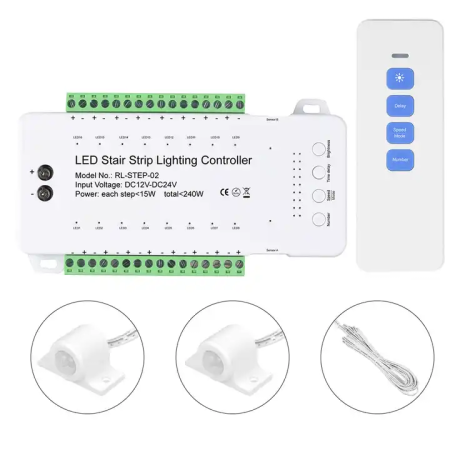

LED stair light controller for 16 steps with PIR sensors and remote control

50.56 €

50.56 € excl. VAT

50.563405 Tax excluded

i
The applied VAT rate is 0% for the country United States.
new_releases In stock at supplier
Download PDF

The RL-STEP-02 intelligent controller is designed for smooth and automatic control of LED strips on staircases. Using A/B motion sensors, it reacts to the entry and exit of people and allows elegant gradual lighting and dimming of individual steps. An ideal solution for modern interiors where you want to achieve a combination of comfort, safety and aesthetic appearance of lighting.

Technical specifications

  • Model: RL-STEP-02
  • Supply voltage: DC 12-24 V
  • Maximum power: 240 W (max. 15 W per step)
  • Number of channels: 16 individually controllable outputs
  • LED control voltage: DC, constant voltage
  • Standby power consumption: < 1 W
  • Case material: PC (durable plastic)
  • Color: white
  • Controller dimensions: 148 × 88 × 30 mm
  • Remote control dimensions: 130 × 44 mm
  • Sensor dimensions: diameter 14 mm × length 30 mm
  • Sensor cable length: 1 m (extension cable 5 m)
  • Protection: IP20 (intended for indoor use)
  • Weight: 410g

Functions and features

  • Gradual lighting and dimming of LED strips when entering/exiting stairs
  • Adjustable number of steps (1-16) via remote control
  • 9 transition speed levels (250–1200 ms per step)
  • Adjustable delay time and brightness intensity
  • Automatic on/off based on motion detection (A/B sensors)
  • Modes for different lighting styles (smooth, sequential, etc.)
  • LED indicator for each setting (blue and red indicator diodes)
  • Easy control via the supplied IR remote control

Ideal for

  • Staircase lighting in family houses, apartments and commercial spaces
  • Corridors, passageways and staircases with 12/24 V LED strips
  • Light automation in design and smart installations
  • Modern interiors requiring efficient and energy-efficient lighting

Package contents

  • 1× LED stair lighting controller RL-STEP-02
  • 2× PIR sensor (A/B)
  • 1× remote control
  • 1× power connector cable
  • 1× user manual

Why choose this product?

  • Elegant and automatic stair lighting control with smooth start-up
  • Easy installation and simple setup using the remote control
  • Support up to 16 steps and high power up to 240W
  • Compatible with 12 V and 24 V LED strips
  • Safe low voltage power supply and long life
  • Modern design suitable for concealed mounting and discreet wiring
OEM
AM2294
94059900
Voltage
12-24 V DC
Waterproof grade
IP22

Účel zařízení

Řadič RL-STEP-02 slouží k automatickému a plynulému spínání LED pásků na schodištích. Dvojice PIR senzorů A a B detekuje vstup a výstup osoby, ovladač podle zvoleného režimu rozsvítí jednotlivé stupně ve směru chůze a po nastavené době je opět plynule zhasne.

Bezpečnostní pokyny

  • Připojujte pouze ke zdrojům stejnosměrného napětí DC 12–24 V. Nikdy nepřipojujte na 230 V AC.
  • Zařízení je určeno pro vnitřní použití, krytí IP20. Chraňte před vlhkostí a prachem.
  • Nezatěžujte jednotlivý krok výkonem vyšším než 15 W a celkově více než 240 W.
  • Montáž a zapojení provádějte při odpojeném napájení a osobou znalou práce s nízkým napětím.

Obsah balení

  • Řadič RL-STEP-02
  • 2× PIR senzor (A u spodního schodu, B u horního schodu)
  • Dálkový ovladač
  • Kabel senzoru 1 m a prodlužovací kabel 5 m
  • Základní dokumentace

Technické parametry

  • Napájení: DC 12–24 V
  • Počet kroků / kanálů: 16
  • Maximální zatížení: 15 W na krok, celkem do 240 W
  • Nastavení: režimy, rychlost, zpoždění, jas, počet kroků
  • Krytí: IP20 (interiér)
  • Rozměry jednotky: 148 × 88 × 30 mm
  • Rozměry dálkového ovladače: 130 × 44 mm
  • Rozměry senzoru: průměr 14 mm, délka těla přibližně 17–30 mm dle provedení
  • Délka kabelů: senzor 1 m, prodloužení 5 m
  • Hmotnost: přibližně 410 g

Popis ovládacích prvků

  • Tlačítka na boku jednotky i na dálkovém ovladači: Number, Speed/Mode, Delay, Brightness ±
  • Modré kontrolky: indikují počet nastavených kroků a úroveň zpoždění
  • Červené kontrolky: indikují nastavenou rychlost
  • Svorky LED1–LED16: výstupy pro jednotlivé kroky
  • Konektory senzorů: vstup A (spodní schod), vstup B (horní schod)

Instalace a zapojení

  • Umístěte řadič na suché a větrané místo. Nepřekrývejte ventilační otvory.
  • Připojte napájecí zdroj DC 12–24 V ke svorkám napájení řadiče.
  • Připojte LED pásky 12 V nebo 24 V ke svorkám LED1 až LED16 v pořadí od prvního po poslední schod.
  • Namontujte senzor A ke spodnímu nástupu na schody a senzor B k hornímu výstupu. Senzory směrujte do prostoru příchodu osoby.
  • Po dokončení zkontrolujte polaritu a pevnost spojů, až poté připojte napájení.

Základní uvedení do provozu

  • Nastavte počet kroků. Dlouze stiskněte tlačítko Number, krátkými stisky vyberte 1–16, dlouhým stiskem uložte. Aktivní kroky signalizují modré LED.
  • Zvolte rychlost přechodu. Krátkými stisky Speed volíte 1–9. Úroveň 1 je nejrychlejší, 9 nejpomalejší.
  • Nastavte režim svícení. Dlouze podržte Speed/Mode, krátkými stisky vyberte režim 1–9, dlouze potvrďte pro uložení.
  • Nastavte dobu svícení. Krátkými stisky Delay volíte úroveň 1–9, která odpovídá 2–30 sekundám.
  • Nastavte jas. Tlačítky Brightness − a Brightness + volíte jednu z 10 úrovní jasu v rozsahu 10–100 %.

Režimy svícení (Mode 1–9)

  • Mode 1: všechny kroky se rozsvítí současně
  • Mode 2: postupné rozsvěcení po jednom kroku
  • Mode 3: současně se rozsvítí vždy dva kroky
  • Mode 4: plynulý postup po jednom kroku podle nastavené rychlosti
  • Mode 5: postup po třech krocích
  • Mode 6: chase efekt po jednom kroku
  • Mode 7: chase efekt po dvou krocích
  • Mode 8: oddělený chase efekt
  • Mode 9: automatické střídání režimů 1–8

Rychlosti přechodu (Speed 1–9)

  • Speed 1: 250 ms na krok
  • Speed 2: 350 ms na krok
  • Speed 3: 450 ms na krok
  • Speed 4: 550 ms na krok
  • Speed 5: 650 ms na krok
  • Speed 6: 750 ms na krok
  • Speed 7: 850 ms na krok
  • Speed 8: 1000 ms na krok
  • Speed 9: 1200 ms na krok

Doba svícení (Delay 1–9)

  • Delay 1: 2 s
  • Delay 2: 4 s
  • Delay 3: 6 s
  • Delay 4: 8 s
  • Delay 5: 10 s
  • Delay 6: 15 s
  • Delay 7: 20 s
  • Delay 8: 25 s
  • Delay 9: 30 s

Řešení problémů

  • Zařízení nereaguje: zkontrolujte napájení DC 12–24 V a polaritu, případně pojistky zdroje.
  • Nesvítí všechny kroky: zkontrolujte nastavený počet kroků a zapojení jednotlivých LED okruhů.
  • Světla se nespínají při průchodu: ověřte směr umístění senzorů A a B a jejich napojení.
  • Blikání nebo nestabilita: snižte zátěž na krok pod 15 W, ověřte parametry zdroje a spojů.

Údržba a záruka

  • Čistěte suchým hadříkem, nepoužívejte rozpouštědla ani vodu.
  • Nezakrývejte větrací otvory a nezkratujte svorky.
  • Záruka 24 měsíců se nevztahuje na poškození způsobené chybným zapojením, přepětím a vodou.

Důležité poznámky

  • Produkt není voděodolný a není určen pro venkovní instalace.
  • Pro LED pásky 12 V používejte 12 V zdroj, pro LED pásky 24 V používejte 24 V zdroj.
  • Dodržujte správné řazení kroků LED1 až LED16 podle směru chůze, aby efekty odpovídaly realitě.

EU Importer: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Czech Republic,
