Contrôleur d'éclairage d'escalier LED pour 16 marches avec capteurs PIR et télécommande

50,56 €

50,56 € hors taxes

50.563405 HT

i
Le taux de TVA appliqué est de 0% pour le pays États-Unis.
new_releases En stock chez le fournisseur
Télécharger le PDF

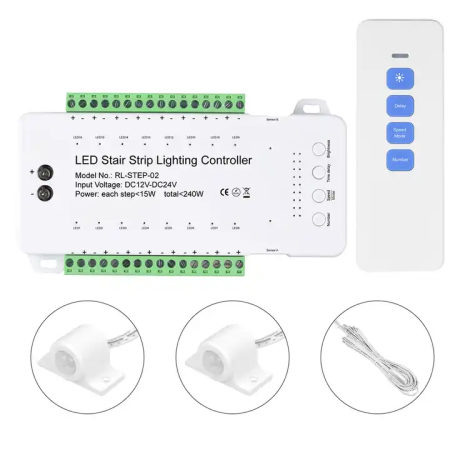

Le contrôleur intelligent RL-STEP-02 est conçu pour une gestion fluide et automatique des rubans LED dans les escaliers. Grâce à ses capteurs de mouvement A/B, il détecte les entrées et sorties et permet un éclairage progressif et élégant, avec une variation d'intensité lumineuse marche par marche. Une solution idéale pour les intérieurs modernes où l'on recherche confort, sécurité et esthétique.

Spécifications techniques

  • Modèle : RL-STEP-02
  • Tension d'alimentation : CC 12-24 V
  • Puissance maximale : 240 W (max. 15 W par palier)
  • Nombre de canaux : 16 sorties contrôlables individuellement
  • Tension de commande des LED : CC, tension constante
  • Consommation électrique en veille : < 1 W
  • Matériau du boîtier : PC (plastique durable)
  • Couleur : blanc
  • Dimensions du contrôleur : 148 × 88 × 30 mm
  • Dimensions de la télécommande : 130 × 44 mm
  • Dimensions du capteur : diamètre 14 mm × longueur 30 mm
  • Longueur du câble du capteur : 1 m (rallonge de 5 m)
  • Protection : IP20 (conçu pour une utilisation en intérieur)
  • Poids : 410 g

Fonctions et caractéristiques

  • Allumage et atténuation progressifs des bandes LED lors de l'entrée/sortie des escaliers
  • Nombre de marches réglable (1 à 16) par télécommande
  • 9 niveaux de vitesse de transition (250–1200 ms par étape)
  • Délai et intensité lumineuse réglables
  • Marche/arrêt automatique en fonction de la détection de mouvement (capteurs A/B)
  • Modes pour différents styles d'éclairage (lisse, séquentiel, etc.)
  • Indicateur LED pour chaque réglage (diodes indicatrices bleues et rouges)
  • Contrôle facile grâce à la télécommande infrarouge fournie

Idéal pour

  • Éclairage des escaliers dans les maisons individuelles, les appartements et les espaces commerciaux
  • Couloirs, passages et escaliers avec rubans LED 12/24 V
  • Automatisation lumineuse dans la conception et installations intelligentes
  • Intérieurs modernes nécessitant un éclairage efficace et écoénergétique

Contenu de l'emballage

  • 1× Contrôleur d'éclairage d'escalier LED RL-STEP-02
  • 2 capteurs PIR (A/B)
  • 1 télécommande
  • 1 câble de connexion d'alimentation
  • 1 manuel d'utilisation

Pourquoi choisir ce produit ?

  • Commande d'éclairage d'escalier élégante et automatique avec démarrage en douceur
  • Installation facile et configuration simple à l'aide de la télécommande
  • Supporte jusqu'à 16 niveaux et une puissance élevée jusqu'à 240 W
  • Compatible avec les bandes LED 12 V et 24 V
  • Alimentation basse tension sécurisée et longue durée de vie
  • Conception moderne adaptée au montage dissimulé et au câblage discret
OEM
AM2294
94059900
Tension
12-24 V DC
Couverture
IP22

Účel zařízení

Řadič RL-STEP-02 slouží k automatickému a plynulému spínání LED pásků na schodištích. Dvojice PIR senzorů A a B detekuje vstup a výstup osoby, ovladač podle zvoleného režimu rozsvítí jednotlivé stupně ve směru chůze a po nastavené době je opět plynule zhasne.

Bezpečnostní pokyny

  • Připojujte pouze ke zdrojům stejnosměrného napětí DC 12–24 V. Nikdy nepřipojujte na 230 V AC.
  • Zařízení je určeno pro vnitřní použití, krytí IP20. Chraňte před vlhkostí a prachem.
  • Nezatěžujte jednotlivý krok výkonem vyšším než 15 W a celkově více než 240 W.
  • Montáž a zapojení provádějte při odpojeném napájení a osobou znalou práce s nízkým napětím.

Obsah balení

  • Řadič RL-STEP-02
  • 2× PIR senzor (A u spodního schodu, B u horního schodu)
  • Dálkový ovladač
  • Kabel senzoru 1 m a prodlužovací kabel 5 m
  • Základní dokumentace

Technické parametry

  • Napájení: DC 12–24 V
  • Počet kroků / kanálů: 16
  • Maximální zatížení: 15 W na krok, celkem do 240 W
  • Nastavení: režimy, rychlost, zpoždění, jas, počet kroků
  • Krytí: IP20 (interiér)
  • Rozměry jednotky: 148 × 88 × 30 mm
  • Rozměry dálkového ovladače: 130 × 44 mm
  • Rozměry senzoru: průměr 14 mm, délka těla přibližně 17–30 mm dle provedení
  • Délka kabelů: senzor 1 m, prodloužení 5 m
  • Hmotnost: přibližně 410 g

Popis ovládacích prvků

  • Tlačítka na boku jednotky i na dálkovém ovladači: Number, Speed/Mode, Delay, Brightness ±
  • Modré kontrolky: indikují počet nastavených kroků a úroveň zpoždění
  • Červené kontrolky: indikují nastavenou rychlost
  • Svorky LED1–LED16: výstupy pro jednotlivé kroky
  • Konektory senzorů: vstup A (spodní schod), vstup B (horní schod)

Instalace a zapojení

  • Umístěte řadič na suché a větrané místo. Nepřekrývejte ventilační otvory.
  • Připojte napájecí zdroj DC 12–24 V ke svorkám napájení řadiče.
  • Připojte LED pásky 12 V nebo 24 V ke svorkám LED1 až LED16 v pořadí od prvního po poslední schod.
  • Namontujte senzor A ke spodnímu nástupu na schody a senzor B k hornímu výstupu. Senzory směrujte do prostoru příchodu osoby.
  • Po dokončení zkontrolujte polaritu a pevnost spojů, až poté připojte napájení.

Základní uvedení do provozu

  • Nastavte počet kroků. Dlouze stiskněte tlačítko Number, krátkými stisky vyberte 1–16, dlouhým stiskem uložte. Aktivní kroky signalizují modré LED.
  • Zvolte rychlost přechodu. Krátkými stisky Speed volíte 1–9. Úroveň 1 je nejrychlejší, 9 nejpomalejší.
  • Nastavte režim svícení. Dlouze podržte Speed/Mode, krátkými stisky vyberte režim 1–9, dlouze potvrďte pro uložení.
  • Nastavte dobu svícení. Krátkými stisky Delay volíte úroveň 1–9, která odpovídá 2–30 sekundám.
  • Nastavte jas. Tlačítky Brightness − a Brightness + volíte jednu z 10 úrovní jasu v rozsahu 10–100 %.

Režimy svícení (Mode 1–9)

  • Mode 1: všechny kroky se rozsvítí současně
  • Mode 2: postupné rozsvěcení po jednom kroku
  • Mode 3: současně se rozsvítí vždy dva kroky
  • Mode 4: plynulý postup po jednom kroku podle nastavené rychlosti
  • Mode 5: postup po třech krocích
  • Mode 6: chase efekt po jednom kroku
  • Mode 7: chase efekt po dvou krocích
  • Mode 8: oddělený chase efekt
  • Mode 9: automatické střídání režimů 1–8

Rychlosti přechodu (Speed 1–9)

  • Speed 1: 250 ms na krok
  • Speed 2: 350 ms na krok
  • Speed 3: 450 ms na krok
  • Speed 4: 550 ms na krok
  • Speed 5: 650 ms na krok
  • Speed 6: 750 ms na krok
  • Speed 7: 850 ms na krok
  • Speed 8: 1000 ms na krok
  • Speed 9: 1200 ms na krok

Doba svícení (Delay 1–9)

  • Delay 1: 2 s
  • Delay 2: 4 s
  • Delay 3: 6 s
  • Delay 4: 8 s
  • Delay 5: 10 s
  • Delay 6: 15 s
  • Delay 7: 20 s
  • Delay 8: 25 s
  • Delay 9: 30 s

Řešení problémů

  • Zařízení nereaguje: zkontrolujte napájení DC 12–24 V a polaritu, případně pojistky zdroje.
  • Nesvítí všechny kroky: zkontrolujte nastavený počet kroků a zapojení jednotlivých LED okruhů.
  • Světla se nespínají při průchodu: ověřte směr umístění senzorů A a B a jejich napojení.
  • Blikání nebo nestabilita: snižte zátěž na krok pod 15 W, ověřte parametry zdroje a spojů.

Údržba a záruka

  • Čistěte suchým hadříkem, nepoužívejte rozpouštědla ani vodu.
  • Nezakrývejte větrací otvory a nezkratujte svorky.
  • Záruka 24 měsíců se nevztahuje na poškození způsobené chybným zapojením, přepětím a vodou.

Důležité poznámky

  • Produkt není voděodolný a není určen pro venkovní instalace.
  • Pro LED pásky 12 V používejte 12 V zdroj, pro LED pásky 24 V používejte 24 V zdroj.
  • Dodržujte správné řazení kroků LED1 až LED16 podle směru chůze, aby efekty odpovídaly realitě.
