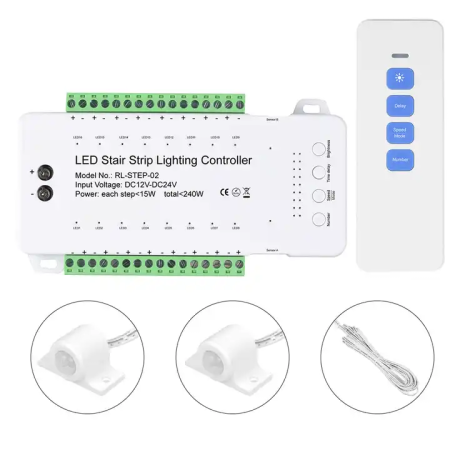

LED-trappbelysningskontroller RL-STEP-02 med PIR och fjärrkontroll
zoom_out_map
chevron_left chevron_right

LED-trappbelysningskontroller för 16 trappsteg med PIR-sensorer och fjärrkontroll

50,56 €

50,56 € excl. VAT

50.563405 Exkl. moms

i
Den tillämpade momssatsen är 0% för landet USA.
new_releases I lager hos leverantören
Katalogblad

Den intelligenta styrenheten RL-STEP-02 är utformad för smidig och automatisk styrning av LED-remsor i trappor. Med hjälp av A/B-rörelsesensorer reagerar den på personers in- och utgång och möjliggör elegant, gradvis belysning och dimning av enskilda trappsteg. En idealisk lösning för moderna interiörer där man vill uppnå en kombination av komfort, säkerhet och estetiskt utseende på belysningen.

Tekniska specifikationer

  • Modell: RL-STEP-02
  • Matningsspänning: DC 12–24 V
  • Maximal effekt: 240 W (max. 15 W per steg)
  • Antal kanaler: 16 individuellt styrbara utgångar
  • LED-styrspänning: DC, konstant spänning
  • Strömförbrukning i standby-läge: < 1 W
  • Material i hölje: PC (hållbar plast)
  • Färg: vit
  • Styrenhetens mått: 148 × 88 × 30 mm
  • Fjärrkontrollens mått: 130 × 44 mm
  • Sensormått: diameter 14 mm × längd 30 mm
  • Sensorkabellängd: 1 m (förlängningskabel 5 m)
  • Skyddsklass: IP20 (avsedd för inomhusbruk)
  • Vikt: 410 g

Funktioner och egenskaper

  • Gradvis belysning och dimning av LED-remsor vid in- och utstigning ur trappor
  • Justerbart antal steg (1-16) via fjärrkontroll
  • 9 övergångshastighetsnivåer (250–1200 ms per steg)
  • Justerbar fördröjningstid och ljusstyrka
  • Automatisk på/av baserat på rörelsedetektering (A/B-sensorer)
  • Lägen för olika ljussättningar (jämn, sekventiell, etc.)
  • LED-indikator för varje inställning (blå och röda indikatordioder)
  • Enkel styrning via den medföljande IR-fjärrkontrollen

Idealisk för

  • Trappbelysning i enfamiljshus, lägenheter och kommersiella lokaler
  • Korridorer, passager och trappor med 12/24 V LED-remsor
  • Ljusautomation i design och smarta installationer
  • Moderna interiörer som kräver effektiv och energieffektiv belysning

Paketinnehåll

  • 1× LED-trappbelysningsstyrenhet RL-STEP-02
  • 2× PIR-sensor (A/B)
  • 1× fjärrkontroll
  • 1× strömkabel
  • 1× användarmanual

Varför välja den här produkten?

  • Elegant och automatisk trappbelysningsstyrning med smidig start
  • Enkel installation och enkel konfiguration med fjärrkontrollen
  • Stöder upp till 16 steg och hög effekt upp till 240W
  • Kompatibel med 12 V och 24 V LED-remsor
  • Säker lågspänningsströmförsörjning och lång livslängd
  • Modern design lämplig för dold montering och diskret kabeldragning
OEM
AM2294
94059900
Spänning
12-24 V DC
Täckning
IP22

Účel zařízení

Řadič RL-STEP-02 slouží k automatickému a plynulému spínání LED pásků na schodištích. Dvojice PIR senzorů A a B detekuje vstup a výstup osoby, ovladač podle zvoleného režimu rozsvítí jednotlivé stupně ve směru chůze a po nastavené době je opět plynule zhasne.

Bezpečnostní pokyny

  • Připojujte pouze ke zdrojům stejnosměrného napětí DC 12–24 V. Nikdy nepřipojujte na 230 V AC.
  • Zařízení je určeno pro vnitřní použití, krytí IP20. Chraňte před vlhkostí a prachem.
  • Nezatěžujte jednotlivý krok výkonem vyšším než 15 W a celkově více než 240 W.
  • Montáž a zapojení provádějte při odpojeném napájení a osobou znalou práce s nízkým napětím.

Obsah balení

  • Řadič RL-STEP-02
  • 2× PIR senzor (A u spodního schodu, B u horního schodu)
  • Dálkový ovladač
  • Kabel senzoru 1 m a prodlužovací kabel 5 m
  • Základní dokumentace

Technické parametry

  • Napájení: DC 12–24 V
  • Počet kroků / kanálů: 16
  • Maximální zatížení: 15 W na krok, celkem do 240 W
  • Nastavení: režimy, rychlost, zpoždění, jas, počet kroků
  • Krytí: IP20 (interiér)
  • Rozměry jednotky: 148 × 88 × 30 mm
  • Rozměry dálkového ovladače: 130 × 44 mm
  • Rozměry senzoru: průměr 14 mm, délka těla přibližně 17–30 mm dle provedení
  • Délka kabelů: senzor 1 m, prodloužení 5 m
  • Hmotnost: přibližně 410 g

Popis ovládacích prvků

  • Tlačítka na boku jednotky i na dálkovém ovladači: Number, Speed/Mode, Delay, Brightness ±
  • Modré kontrolky: indikují počet nastavených kroků a úroveň zpoždění
  • Červené kontrolky: indikují nastavenou rychlost
  • Svorky LED1–LED16: výstupy pro jednotlivé kroky
  • Konektory senzorů: vstup A (spodní schod), vstup B (horní schod)

Instalace a zapojení

  • Umístěte řadič na suché a větrané místo. Nepřekrývejte ventilační otvory.
  • Připojte napájecí zdroj DC 12–24 V ke svorkám napájení řadiče.
  • Připojte LED pásky 12 V nebo 24 V ke svorkám LED1 až LED16 v pořadí od prvního po poslední schod.
  • Namontujte senzor A ke spodnímu nástupu na schody a senzor B k hornímu výstupu. Senzory směrujte do prostoru příchodu osoby.
  • Po dokončení zkontrolujte polaritu a pevnost spojů, až poté připojte napájení.

Základní uvedení do provozu

  • Nastavte počet kroků. Dlouze stiskněte tlačítko Number, krátkými stisky vyberte 1–16, dlouhým stiskem uložte. Aktivní kroky signalizují modré LED.
  • Zvolte rychlost přechodu. Krátkými stisky Speed volíte 1–9. Úroveň 1 je nejrychlejší, 9 nejpomalejší.
  • Nastavte režim svícení. Dlouze podržte Speed/Mode, krátkými stisky vyberte režim 1–9, dlouze potvrďte pro uložení.
  • Nastavte dobu svícení. Krátkými stisky Delay volíte úroveň 1–9, která odpovídá 2–30 sekundám.
  • Nastavte jas. Tlačítky Brightness − a Brightness + volíte jednu z 10 úrovní jasu v rozsahu 10–100 %.

Režimy svícení (Mode 1–9)

  • Mode 1: všechny kroky se rozsvítí současně
  • Mode 2: postupné rozsvěcení po jednom kroku
  • Mode 3: současně se rozsvítí vždy dva kroky
  • Mode 4: plynulý postup po jednom kroku podle nastavené rychlosti
  • Mode 5: postup po třech krocích
  • Mode 6: chase efekt po jednom kroku
  • Mode 7: chase efekt po dvou krocích
  • Mode 8: oddělený chase efekt
  • Mode 9: automatické střídání režimů 1–8

Rychlosti přechodu (Speed 1–9)

  • Speed 1: 250 ms na krok
  • Speed 2: 350 ms na krok
  • Speed 3: 450 ms na krok
  • Speed 4: 550 ms na krok
  • Speed 5: 650 ms na krok
  • Speed 6: 750 ms na krok
  • Speed 7: 850 ms na krok
  • Speed 8: 1000 ms na krok
  • Speed 9: 1200 ms na krok

Doba svícení (Delay 1–9)

  • Delay 1: 2 s
  • Delay 2: 4 s
  • Delay 3: 6 s
  • Delay 4: 8 s
  • Delay 5: 10 s
  • Delay 6: 15 s
  • Delay 7: 20 s
  • Delay 8: 25 s
  • Delay 9: 30 s

Řešení problémů

  • Zařízení nereaguje: zkontrolujte napájení DC 12–24 V a polaritu, případně pojistky zdroje.
  • Nesvítí všechny kroky: zkontrolujte nastavený počet kroků a zapojení jednotlivých LED okruhů.
  • Světla se nespínají při průchodu: ověřte směr umístění senzorů A a B a jejich napojení.
  • Blikání nebo nestabilita: snižte zátěž na krok pod 15 W, ověřte parametry zdroje a spojů.

Údržba a záruka

  • Čistěte suchým hadříkem, nepoužívejte rozpouštědla ani vodu.
  • Nezakrývejte větrací otvory a nezkratujte svorky.
  • Záruka 24 měsíců se nevztahuje na poškození způsobené chybným zapojením, přepětím a vodou.

Důležité poznámky

  • Produkt není voděodolný a není určen pro venkovní instalace.
  • Pro LED pásky 12 V používejte 12 V zdroj, pro LED pásky 24 V používejte 24 V zdroj.
  • Dodržujte správné řazení kroků LED1 až LED16 podle směru chůze, aby efekty odpovídaly realitě.

EU-importör: AMPUL SYSTEM s.r.o., Čsl. armády 641/40, 78701 Šumperk, Tjeckien,
