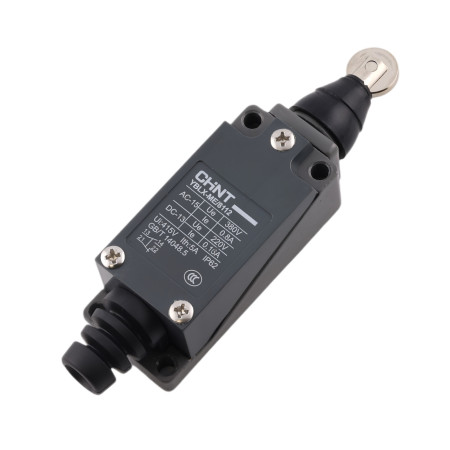

Končno stikalo YBLX-ME/8112, ravno valjčno

Končno stikalo CHND YBLX-ME/8112 je elektromehansko pozicijsko stikalo z ravnim valjčkom, zasnovano za zaznavanje končnih položajev in krmiljenje pozicijskega gibanja v industrijskih aplikacijah. Uporablja se za zanesljivo signalizacijo končnih položajev, blokiranje gibanja in krmiljenje zaporedja strojnih mehanizmov.

Tehnične specifikacije

• Model: YBLX-ME/8112
• Vrsta krmilne glave: ravna valjčna
• Kontakti: 1NO + 1NC
• Največja obratovalna sila (OF): 20 N
• Največji delovni hod (PT): 5 mm
• Minimalna razlika hoda (OT): 2 mm
• Nazivna izolacijska napetost (Ui): 380 V
• Kategorija uporabe AC-15: Ue 380 V, Ie 0,8 A
• Kategorija uporabe DC-13: Ue 220 V, Ie 0,2 A
• Stopnja zaščite: IP62
• Dimenzije ohišja: višina 120 mm (maks.), širina 28,5 mm (maks.), globina 28 mm (maks.)
• Montažni razmik: 56 mm
• Pritrdilne luknje: 2x Ø4,1 mm
• Navoji za montažo/komponente: 2x M5
• Premer jermenice: Ø13 mm

Funkcije in lastnosti

• Mehansko krmiljenje z ravnim valjem za zaznavanje gibanja odmikalnikov, omejevalnikov in drsnih delov
• Kombinacija normalno zaprtega in normalno odprtega kontakta (1NC + 1NO) za krmiljenje in signalizacijo
• Kompaktna kovinska zasnova, primerna za industrijska okolja
• Primerno za krmilna vezja kategorij AC-15 in DC-13

Idealno za

• Končni položaji linearnih in rotacijskih mehanizmov
• Industrijski stroji, transporterji, oprema za pakiranje in montažo
• Signalizacija položaja v avtomatizaciji in krmiljenju strojev
• Aplikacije, kjer je potrebno mehansko zaznavanje gibanja

Vsebina paketa

• Končno stikalo CHINT YBLX-ME/8112

Zakaj izbrati ta izdelek?

• Standardizirana zasnova končnih stikal za industrijsko uporabo
• Kontakta 1NO + 1NC omogočata fleksibilno ožičenje v krmilnih tokokrogih
• Mehanska zasnova z ravnim valjčkom je primerna za večkratno zaznavanje položaja
• Jasno opredeljeni kategoriji uporabe električne energije AC-15 in DC-13

Navodila za namestitev in uporabo

• Stikalo namestite na trdno površino in zagotovite, da je krmilni element obremenjen v predpisani smeri gibanja mehanizma.
• Pri priklopu preverite delovanje kontaktov 1NO in 1NC ter izberite pravilne priključke glede na zahtevano logiko krmiljenja.
• Za preprečitev prekomerne obremenitve krmilnika zagotovite ustrezne mehanske omejevalnike.

Varnostno obvestilo

• Namestitev in priključitev naj se izvedeta le, ko je napajanje odklopljeno, in to lahko stori le usposobljena oseba.
• V tokokrogih z nevarnimi napetostmi lahko nepravilna namestitev povzroči električni udar ali poškodbo opreme.
• Upoštevajte zahteve uporabe za varovalke in zaščito pred kratkimi stiki in preobremenitvami.
