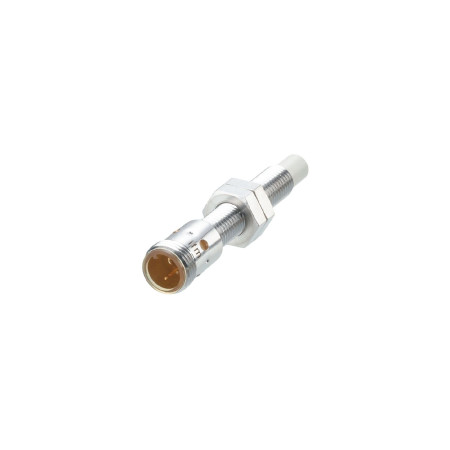

Induktivni senzor IFM IE5331 z navojem M8

Induktivni senzor IFM IE5331 je valjasti navojni senzor za brezkontaktno zaznavanje kovinskih predmetov v industrijskih aplikacijah. Zasnovan je za namestitev v omejenih prostorih in ima PNP preklopni izhod z normalno odprto preklopno funkcijo. Zasnova z navojnim ohišjem, vidnim prikazom preklopnega stanja in zaščito IP67 omogoča uporabo v zahtevnejših delovnih okoljih.

Tehnične specifikacije

• Vrsta izdelka: induktivni senzor
• Model: IE5331
• Vrsta izhoda: PNP
• Izhodna funkcija: normalno odprt
• Razdalja zaznavanja: 4 mm
• Delovna razdalja: 0 do 3,25 mm
• Povečan doseg zaznavanja: da
• Delovna napetost: 10–30 V enosmerne napetosti
• Poraba toka: manj kot 10 mA
• Trajni tok DC preklopnega izhoda: 100 mA
• Največji padec napetosti na DC preklopnem izhodu: 2,5 V
• Preklopna frekvenca enosmernega toka: 300 Hz
• Razred zaščite: III
• Zaščita pred obratno polarnostjo: da
• Zaščita pred kratkim stikom: da
• Zaščita pred preobremenitvijo: da
• Zaščita: IP67
• Temperatura okolice: 0 do 70 °C
• Zasnova ohišja: navojna
• Montaža: nepodometna montaža
• Dimenzije: M8 x 1 / D = 60
• Oznaka navoja: M8 x 1
• Teža: 22,5 g
• Električni priključek: 1 x M12, A-kodiranje
• Prikaz stanja: 4 x 90° LED, rumene barve
• Priloženi dodatki: 2 zaporni matici

Funkcije in lastnosti

• Brezkontaktno zaznavanje kovinskih predmetov
• Kompaktna zasnova za namestitev tam, kjer je prostora malo
• Navojno telo omogoča mehansko pritrditev z maticami
• Vidna indikacija stanja preklopa omogoča enostavno preverjanje delovanja med delovanjem
• Zasnovano za industrijska okolja
• Funkcije zaščite izhodov zmanjšujejo tveganje poškodb med napakami

Idealno za

• Industrijska avtomatizacija
• Zaznavanje kovinskih delov na strojih in proizvodnih linijah
• Signalizacija položaja in konca
• Uporaba z omejenim prostorom za montažo
• Naprave, ki zahtevajo priključek M12

Vsebina paketa

• Induktivni senzor IFM IE5331
• 2 zaporni matici

Zakaj izbrati ta izdelek?

• Jasno definirani električni in mehanski parametri za integracijo v krmilne sisteme
• Kompaktna zasnova z navojem M8 za namestitev v omejenih prostorih
• Normalno odprt PNP izhod za običajna industrijska krmilna vezja
• Zaščita IP67 za uporabo v okoljih, ki zahtevajo odpornost proti prahu in vodi
• Integrirana signalizacija preklopnega stanja poenostavlja zagon in diagnostiko

Navodila za namestitev in uporabo

• Upoštevajte predpisano napajalno napetost od 10 do 30 V DC in pravilno priključitev vtiča M12.
• Senzor namestite v skladu z zahtevano metodo nepodometne montaže.
• Pri nameščanju uporabite ustrezno privijanje pritrdilnih elementov, da preprečite mehanske poškodbe navoja ali ohišja.
• Za pravilno delovanje upoštevajte delovno razdaljo in vpliv materiala skeniranega predmeta na doseg zaznavanja.

Varnostno obvestilo

• Namestitev in priključitev izvajajte le, ko je napajanje odklopljeno.
• Nepravilne električne povezave lahko poškodujejo senzor ali tokokroge za napeljavo.
• Ne prekoračite določene električne izhodne moči in omejitev napajanja.
• Izdelek uporabljajte le v okviru določenih obratovalnih pogojev in pokritosti.
• Vgradnjo v industrijsko opremo mora izvesti oseba z ustreznimi strokovnimi kvalifikacijami.
