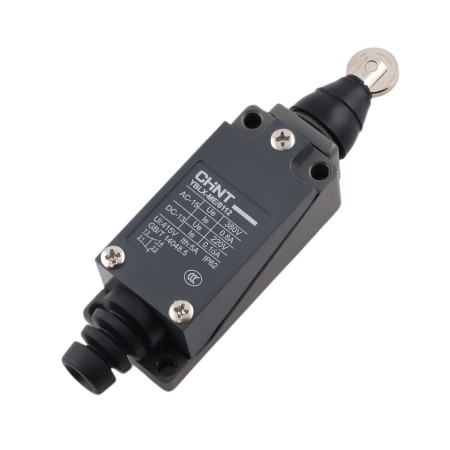

Koncový spínač YBLX-ME/8112, přímý váleček

Koncový spínač CHND YBLX-ME/8112 je elektromechanický polohový spínač s přímým válečkem určený pro snímání koncových poloh a polohové řízení pohybu v průmyslových aplikacích. Používá se pro spolehlivou signalizaci dojezdu, blokování pohybu a řízení sekvencí strojních mechanismů.

Technické specifikace

• Model: YBLX-ME/8112
• Typ ovládací hlavice: přímý váleček
• Kontakty: 1NO + 1NC
• Maximální ovládací síla (OF): 20 N
• Maximální pracovní zdvih (PT): 5 mm
• Minimální rozdíl zdvihu (OT): 2 mm
• Jmenovité izolační napětí (Ui): 380 V
• Kategorie použití AC-15: Ue 380 V, Ie 0,8 A
• Kategorie použití DC-13: Ue 220 V, Ie 0,2 A
• Stupeň krytí: IP62
• Rozměry těla: výška 120 mm (max), šířka 28,5 mm (max), hloubka 28 mm (max)
• Montážní rozteč: 56 mm
• Montážní otvory: 2x Ø4,1 mm
• Závity pro upevnění/komponenty: 2x M5
• Průměr kladky: Ø13 mm

Funkce a vlastnosti

• Mechanické ovládání přímým válečkem pro snímání pohybu vaček, dorazů a posuvných částí
• Kombinace rozpínacího a spínacího kontaktu (1NC + 1NO) pro řízení i signalizaci
• Kompaktní kovové provedení vhodné pro průmyslové prostředí
• Vhodné pro řídicí obvody v kategoriích AC-15 a DC-13

Ideální pro

• Koncové polohy lineárních a rotačních mechanismů
• Průmyslové stroje, dopravníky, balicí a montážní zařízení
• Polohovou signalizaci v automatizaci a strojním řízení
• Aplikace, kde je vyžadováno mechanické snímání dojezdu

Obsah balení

• Koncový spínač CHINT YBLX-ME/8112

Proč zvolit tento produkt

• Standardizované provedení koncového spínače pro průmyslové použití
• Kontakty 1NO + 1NC umožňují flexibilní zapojení v řídicích obvodech
• Mechanické provedení s přímým válečkem je vhodné pro opakované snímání polohy
• Jasně definované elektrické kategorie použití AC-15 a DC-13

Pokyny k instalaci a provozu

• Spínač montujte na pevný podklad a zajistěte, aby ovládací prvek byl zatěžován v předepsaném směru pohybu mechanismu.
• Při zapojení ověřte funkci kontaktů 1NO a 1NC a zvolte správné svorky dle požadované logiky řízení.
• Zajistěte vhodné mechanické dorazy tak, aby nedocházelo k nadměrnému namáhání ovladače.

Bezpečnostní upozornění

• Instalaci a zapojení provádějte pouze při odpojeném napájení a kvalifikovanou osobou.
• V obvodech s nebezpečným napětím může nesprávná instalace způsobit úraz elektrickým proudem nebo poškození zařízení.
• Dodržujte požadavky aplikace na jištění a ochranu proti zkratu a přetížení.
