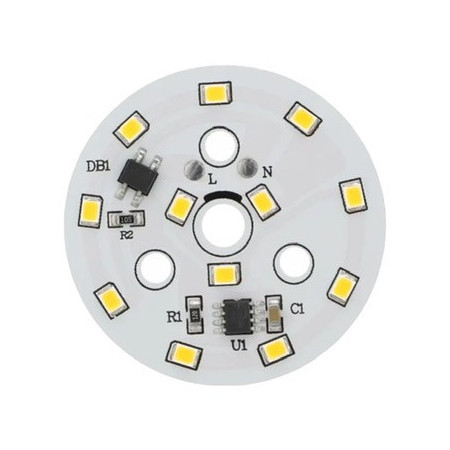

Modulo LED rotondo 7W, ⌀50mm, 220-240V AC

Modulo LED rotondo per alimentazione diretta da 220-240 V CA. È progettato per la riparazione e la produzione di apparecchi di illuminazione in cui è richiesta un'unità luminosa compatta con circuito stampato e un ampio angolo di emissione. Il modulo è disponibile nelle varianti di temperatura colore bianco caldo e bianco freddo.

Specifiche tecniche

• Consumo energetico: 7 W
• Alimentazione: 220-240 V CA
• Tipo di LED: SMD 2835
• Numero di LED: 12
• Diametro esterno del modulo: 50 mm
• Angolo del fascio: 120–130°
• Flusso luminoso: 530–600 lm
• Durata: 10.000 ore
• Opzioni di colore della luce: bianco caldo (3000–3500 K), bianco freddo (6000–6500 K)

Funzioni e caratteristiche

• Design circolare compatto adatto all'integrazione in apparecchi di illuminazione con spazio limitato
• Alimentazione diretta da rete 220–240 V CA senza sorgente CC esterna
• Ampio angolo di fascio adatto per l'illuminazione di aree
• Gruppo LED SMD 2835 per applicazioni di illuminazione generale

Ideale per

• Riparazioni e revisioni di apparecchi di illuminazione a LED di rete
• Produzione di apparecchi di illuminazione semplici con alimentazione diretta dalla rete elettrica
• Plafoniere e applique con modulo luminoso circolare
• Illuminazione tecnica e di servizio negli interni

Contenuto della confezione

• 1× Modulo LED rotondo Ø50 mm
• I fili e i morsetti non sono inclusi nella confezione.

Perché scegliere questo prodotto?

• Parametri chiaramente definiti per la progettazione e la sostituzione dei moduli luminosi
• Possibilità di selezionare la temperatura del colore in base alle esigenze applicative
• Tipo LED standard (SMD 2835) e dimensioni compatte Ø50 mm
• Soluzione adatta per l'uso di servizio e la produzione di pezzi di apparecchi di illuminazione

Istruzioni per l'installazione e l'uso

• Il modulo non contiene fili o morsetti; i fili conduttori devono essere saldati direttamente al circuito stampato del modulo LED.
• Prima di procedere alla saldatura, verificare la polarità/marcatura dei punti di collegamento sulla scheda e utilizzare fili con isolamento adeguato alla tensione di rete.
• Installare il modulo su un substrato idoneo alla dissipazione del calore; durante la progettazione dell'apparecchio di illuminazione, garantire un isolamento termico e una ventilazione sufficienti in base alla struttura.
• Dopo l'installazione, controllare il fissaggio meccanico, l'isolamento elettrico e lo scarico della trazione dei cavi di alimentazione.
• Utilizzare solo in apparecchi di illuminazione chiusi o in una struttura che impedisca il contatto accidentale con parti sotto tensione.

Avviso di sicurezza

• Il modulo è progettato per un'alimentazione a 220–240 V CA; si tratta di una tensione di rete pericolosa che comporta il rischio di scosse elettriche, ustioni o incendi.
• Eseguire l'installazione e la manutenzione solo con l'alimentazione scollegata e dopo aver verificato che non vi sia tensione sui cavi.
• Si consiglia di affidare l'installazione e il collegamento a personale con qualifiche elettriche adeguate e conoscenza della tensione di rete.
• Non utilizzare il modulo all'esterno dell'apparecchio di illuminazione senza protezione contro i contatti; sulla scheda potrebbero essere presenti parti sotto tensione.
• Utilizzare strumenti e procedure adeguati durante la saldatura; una saldatura non corretta può causare il surriscaldamento dei collegamenti, cortocircuiti o fili allentati.
• Assicurare distanze di isolamento sufficienti, scarico meccanico dei cavi e protezione dalle vibrazioni; un filo allentato può causare cortocircuiti o lesioni.
• Non installare il modulo in un ambiente con acqua o elevata umidità, a meno che l'intera struttura dell'apparecchio di illuminazione non sia progettata per le condizioni indicate.
• Non coprire il modulo con materiali termoisolanti né limitare la dissipazione del calore; temperature eccessive riducono la durata utile e aumentano il rischio di guasti.
• Se la scheda, il LED o i collegamenti di alimentazione risultano danneggiati, non utilizzare più il modulo e rimuoverlo dal servizio.
