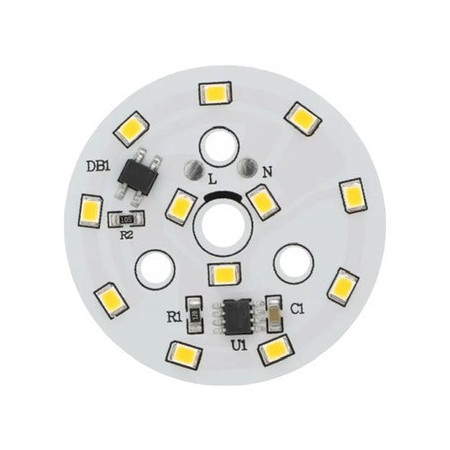

LED modul okrúhly 7W, ⌀50mm, 220-240V AC

Okrúhly LED modul pre priame napájanie zo siete 220–240V AC. Je určený na opravy a výrobu svietidiel, kde je požadovaná kompaktná svetelná jednotka s plošným spojom a širokým vyžarovacím uhlom. Modul je dostupný vo variantoch teploty chromatičnosti pre teplú aj studenú bielu.

Technické špecifikácie

• Príkon: 7 W
• Napájanie: 220–240 V AC
• Typ LED: SMD 2835
• Počet LED: 12
• Vonkajší priemer modulu: 50 mm
• Uhol svitu: 120 – 130°
• Svetelný tok: 530–600 lm
• Životnosť: 10 000 hodín
• Varianty farby svetla: teplá biela (3000–3500 K), studená biela (6000–6500 K)

Funkcie a vlastnosti

• Kompaktné kruhové prevedenie vhodné na integráciu do svietidiel s obmedzeným priestorom
• Priame napájanie zo siete 220–240 V AC bez externého DC zdroja
• Široký vyžarovací uhol vhodný na plošné osvetlenie
• Osadenie LED SMD 2835 pre bežné aplikácie osvetlenia

Ideálne pre

• Opravy a repase sieťových LED svietidiel
• Výrobu jednoduchých svietidiel s priamym napájaním zo siete
• Stropné a nástenné svietidlá s kruhovým svetelným modulom
• Technické a úžitkové osvetlenie v interiéri

Obsah balenia

• 1× LED modul okrúhly Ø50 mm
• Vodiče ani svorkovnice nie sú súčasťou balenia

Prečo zvoliť tento produkt

• Jasne definované parametre pre návrh a náhradu svetelného modulu
• Možnosť voľby teploty chromatičnosti podľa požiadaviek aplikácie
• Štandardný typ LED (SMD 2835) a kompaktný rozmer Ø50 mm
• Vhodné riešenie pre servisné použitie aj kusovú výrobu svietidiel

Pokyny na inštaláciu a prevádzku

• Modul neobsahuje vodiče ani svorkovnicu; prívodné vodiče je nutné pripájať priamo na dosku plošného spoja LED modulu.
• Pred spájkovaním overte polaritu/označenie pripojovacích bodov na doske a použite vodiče so zodpovedajúcou izoláciou pre sieťové napätie.
• Modul inštalujte na vhodný podklad s ohľadom na odvod tepla; pri návrhu svietidla zaistite dostatočnú tepelnú väzbu a vetranie podľa konštrukcie.
• Po montáži skontrolujte mechanické upevnenie, elektrickú izoláciu a odľahčenie ťahu prívodných vodičov.
• Prevádzkujte iba v uzavretom svietidle alebo v konštrukcii, ktorá zamedzí náhodnému dotyku živých častí.

Bezpečnostné upozornenie

• Modul je určený na napájanie 220–240 V AC; jedná sa o nebezpečné sieťové napätie s rizikom úrazu elektrickým prúdom, popálenia alebo požiaru.
• Inštaláciu a servis vykonávajte iba pri odpojenom napájaní a po overení, že na vodičoch nie je prítomné napätie.
• Montáž a pripojenie odporúčame zveriť osobe so zodpovedajúcou elektrotechnickou kvalifikáciou a znalosťou práce so sieťovým napätím.
• Neprevádzkujte modul mimo svietidlo bez zaistenej ochrany proti dotyku; na doske môžu byť prítomné živé časti.
• Pri spájkovaní používajte vhodné nástroje a postupy; nesprávne spájkovanie môže viesť k prehriatiu spojov, skratu alebo uvoľneniu vodičov.
• Zaistite dostatočné izolačné vzdialenosti, mechanické odľahčenie prívodov a ochranu proti vibráciám; uvoľnený vodič môže spôsobiť skrat alebo úraz.
• Modul neinštalujte do prostredia s vodou alebo vysokou vlhkosťou, pokiaľ nie je celá konštrukcia svietidla navrhnutá pre dané podmienky.
• Nezakrývajte modul tepelne izolačnými materiálmi a neobmedzujte odvod tepla; nadmerná teplota skracuje životnosť a zvyšuje riziko poruchy.
• V prípade poškodenia dosky, LED alebo prívodných spojov modul ďalej nepoužívajte a vyraďte ho z prevádzky.
