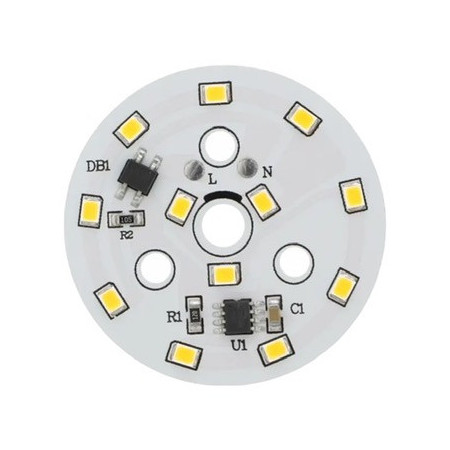

Módulo LED redondo de 7 W, ⌀50 mm, 220-240 V CA

Módulo LED redondo para alimentación directa de 220-240 V CA. Diseñado para la reparación y producción de luminarias que requieren una unidad de luz compacta con circuito impreso y un amplio ángulo de haz. El módulo está disponible en variantes de temperatura de color: blanco cálido y blanco frío.

Especificaciones técnicas

• Consumo de energía: 7 W
• Alimentación: 220-240 V CA
• Tipo de LED: SMD 2835
• Número de LED: 12
• Diámetro exterior del módulo: 50 mm
• Ángulo del haz: 120–130°
• Flujo luminoso: 530–600 lm
• Vida útil: 10.000 horas
• Opciones de color de luz: blanco cálido (3000–3500 K), blanco frío (6000–6500 K)

Funciones y características

• Diseño circular compacto adecuado para integración en luminarias con espacio limitado.
• Alimentación directa desde red eléctrica de 220–240 V CA sin fuente de CC externa
• Amplio ángulo de haz adecuado para iluminación de áreas.
• Conjunto de LED SMD 2835 para aplicaciones de iluminación general

Ideal para

• Reparación y revisión de luminarias LED de red
• Producción de luminarias sencillas con alimentación directa de la red eléctrica.
• Lámparas de techo y de pared con módulo de luz circular
• Iluminación técnica y funcional en el interior

Contenido del paquete

• 1× Módulo LED redondo Ø50 mm
• Los cables y bloques de terminales no están incluidos en el paquete.

¿Por qué elegir este producto?

• Parámetros claramente definidos para el diseño y reemplazo de módulos de iluminación
• Posibilidad de seleccionar la temperatura de color según los requisitos de la aplicación.
• Tipo LED estándar (SMD 2835) y tamaño compacto Ø50 mm
• Solución adecuada para uso en servicios y producción de piezas de luminarias.

Instrucciones de instalación y funcionamiento

• El módulo no contiene cables ni bloque de terminales; los cables conductores deben soldarse directamente a la placa de circuito impreso del módulo LED.
• Antes de soldar, verificar la polaridad/marcado de los puntos de conexión en la placa y utilizar cables con aislamiento adecuado para la tensión de red.
• Instalar el módulo sobre un sustrato adecuado en cuanto a disipación de calor; al diseñar la luminaria, asegurar un aislamiento térmico y una ventilación suficientes según la estructura.
• Después de la instalación, verifique la fijación mecánica, el aislamiento eléctrico y el alivio de tensión de los cables de alimentación.
• Opere únicamente en una luminaria cerrada o en una estructura que evite el contacto accidental con partes activas.

Aviso de seguridad

• El módulo está diseñado para una fuente de alimentación de 220–240 V CA; se trata de una tensión de red peligrosa con riesgo de descarga eléctrica, quemaduras o incendio.
• Realice la instalación y el servicio únicamente con la energía desconectada y después de verificar que no haya voltaje presente en los cables.
• Recomendamos que la instalación y conexión sean confiadas a una persona con cualificación eléctrica adecuada y conocimientos de trabajo con tensión de red.
• No opere el módulo fuera de la luminaria sin protección contra el contacto; puede haber partes activas en la placa.
• Utilice herramientas y procedimientos adecuados al soldar; una soldadura inadecuada puede provocar sobrecalentamiento de las conexiones, cortocircuitos o cables sueltos.
• Asegúrese de que haya distancias de aislamiento suficientes, alivio mecánico de los cables y protección contra vibraciones; un cable suelto puede provocar un cortocircuito o lesiones.
• No instale el módulo en un entorno con agua o alta humedad a menos que toda la estructura de la luminaria esté diseñada para las condiciones dadas.
• No cubra el módulo con materiales de aislamiento térmico ni restrinja la disipación de calor; la temperatura excesiva acorta la vida útil y aumenta el riesgo de falla.
• Si la placa, el LED o las conexiones de alimentación están dañados, no utilice más el módulo y retírelo del servicio.
