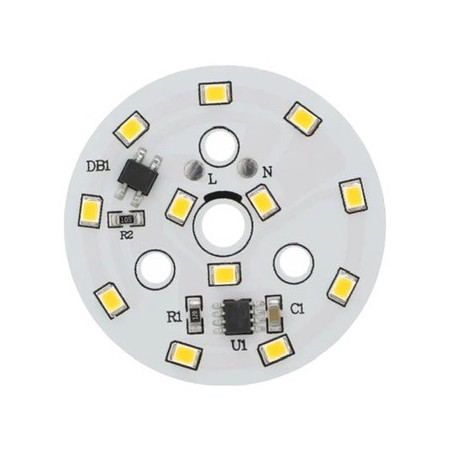

LED-moduuli pyöreä 7W, ⌀50mm, 220-240V AC

Pyöreä LED-moduuli suoraan 220–240 V AC:n virransyöttöön. Se on tarkoitettu valaisimien korjaukseen ja tuotantoon, joissa tarvitaan kompakti piirilevyllä varustettu valaisinyksikkö ja laaja valokeila. Moduulia on saatavana lämpimän ja viileän valkoisen värilämpötilan versioina.

Tekniset tiedot

• Virrankulutus: 7 W
• Virtalähde: 220–240 V AC
• LED-tyyppi: SMD 2835
• LEDien lukumäärä: 12
• Moduulin ulkohalkaisija: 50 mm
• Säteen kulma: 120–130°
• Valovirta: 530–600 lm
• Elinikä: 10 000 tuntia
• Valon värivaihtoehdot: lämmin valkoinen (3000–3500 K), viileä valkoinen (6000–6500 K)

Toiminnot ja ominaisuudet

• Kompakti pyöreä muotoilu sopii integroitavaksi ahtaisiin valaisimiin
• Suora virransyöttö 220–240 V AC -verkosta ilman ulkoista tasavirtalähdettä
• Laaja valokeila sopii aluevalaistukseen
• SMD 2835 LED -kokoonpano yleisvalaistukseen

Ihanteellinen

• Verkko-LED-valaisimien korjaukset ja huollot
• Yksinkertaisten valaisimien valmistus suoraan verkkovirralla
• Katto- ja seinävalaisimet pyöreällä valomoduulilla
• Tekninen ja hyötyvalaistus sisätiloissa

Pakkauksen sisältö

• 1× LED-moduuli pyöreä Ø50 mm
• Johdot ja riviliittimet eivät sisälly pakkaukseen.

Miksi valita tämä tuote?

• Selkeästi määritellyt parametrit valomoduulien suunnittelulle ja vaihdolle
• Mahdollisuus valita värilämpötila käyttötarkoituksen vaatimusten mukaan
• Vakiotyyppinen LED (SMD 2835) ja kompakti koko Ø50 mm
• Sopii ratkaisu huoltokäyttöön ja valaisimien kappaletuotantoon

Asennus- ja käyttöohjeet

• Moduuli ei sisällä johtoja tai riviliitintä; johtimet on juotettava suoraan LED-moduulin piirilevyyn.
• Ennen juottamista tarkista piirilevyn liitäntäpisteiden napaisuus/merkinnät ja käytä verkkojännitteelle sopivalla eristyksellä varustettuja johtoja.
• Asenna moduuli lämmönpoistoa ajatellen sopivalle alustalle; valaisinta suunniteltaessa varmista riittävä lämmöneristys ja rakenteen mukainen ilmanvaihto.
• Asennuksen jälkeen tarkista syöttöjohtojen mekaaninen kiinnitys, sähköeristys ja vedonpoisto.
• Käytä ainoastaan suljetussa valaisimessa tai rakenteessa, joka estää tahattoman kosketuksen jännitteisiin osiin.

Turvallisuushuomautus

• Moduuli on suunniteltu 220–240 V:n vaihtovirtalähteelle; tämä on vaarallinen verkkojännite, joka voi aiheuttaa sähköiskun, palovammoja tai tulipalon.
• Suorita asennus ja huolto vain, kun virta on katkaistu ja johdoissa ei ole jännitettä.
• Suosittelemme, että asennus ja kytkentä annetaan henkilön tehtäväksi, jolla on asianmukaiset sähköalan pätevyydet ja tietoa verkkojännitteen kanssa työskentelystä.
• Älä käytä moduulia valaisimen ulkopuolella ilman kosketussuojaa; piirilevyllä saattaa olla jännitteisiä osia.
• Käytä juottaessasi oikeita työkaluja ja menetelmiä; virheellinen juottaminen voi johtaa liitosten ylikuumenemiseen, oikosulkuun tai löysiin johtoihin.
• Varmista riittävät eristysetäisyydet, johtojen mekaaninen kevennys ja suojaus tärinältä; löysä johto voi aiheuttaa oikosulun tai vamman.
• Älä asenna moduulia ympäristöön, jossa on vettä tai korkea ilmankosteus, ellei koko valaisimen rakennetta ole suunniteltu kyseisiin olosuhteisiin.
• Älä peitä moduulia lämmöneristemateriaaleilla äläkä rajoita lämmön haihtumista; liian korkea lämpötila lyhentää käyttöikää ja lisää vikaantumisriskiä.
• Jos piirilevy, LED tai syöttöliitännät ovat vaurioituneet, lopeta moduulin käyttö ja poista se käytöstä.
