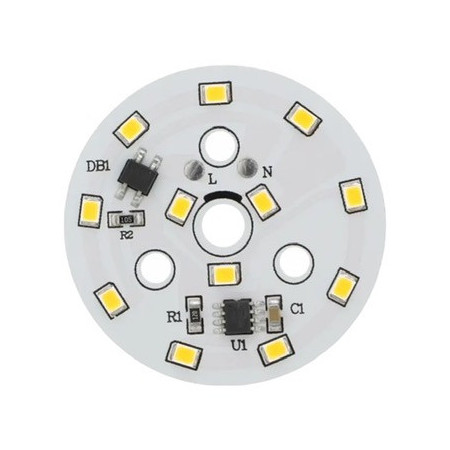

7W-os kerek LED modul, ⌀50mm, 220-240V AC

Kerek LED modul közvetlen tápellátáshoz 220–240 V AC feszültségről. Olyan lámpatestek javítására és gyártására szolgál, ahol kompakt, nyomtatott áramköri lappal ellátott lámpaegységre és széles sugárzási szögre van szükség. A modul meleg és hideg fehér színhőmérsékletű változatokban kapható.

Műszaki adatok

• Energiafogyasztás: 7 W
• Tápellátás: 220-240V AC
• LED típusa: SMD 2835
• LED-ek száma: 12
• Modul külső átmérője: 50 mm
• Sugárszög: 120–130°
• Fényáram: 530–600 lm
• Élettartam: 10 000 óra
• Fényszín-választék: meleg fehér (3000–3500 K), hideg fehér (6000–6500 K)

Funkciók és jellemzők

• Kompakt, kör alakú kialakítás, amely alkalmas korlátozott helyigényű lámpatestekbe való beépítésre
• Közvetlen tápellátás 220–240 V AC hálózatról külső egyenáramú forrás nélkül
• Széles sugárzási szög, amely alkalmas térvilágításra
• SMD 2835 LED szerelvény általános világítási alkalmazásokhoz

Ideális a következőkhöz:

• Hálózati LED lámpatestek javítása és felújítása
• Egyszerű lámpatestek gyártása közvetlen hálózati tápellátással
• Mennyezeti és fali lámpák kör alakú fénymodullal
• Műszaki és használati világítás a belső térben

A csomag tartalma

• 1× Ø50 mm-es kerek LED modul
• A vezetékek és a sorkapcsok nem részei a csomagnak.

Miért válassza ezt a terméket?

• Világosan meghatározott paraméterek a fénymodulok tervezéséhez és cseréjéhez
• Lehetőség a színhőmérséklet kiválasztására az alkalmazási követelményeknek megfelelően
• Standard LED típus (SMD 2835) és kompakt méret Ø50 mm
• Megfelelő megoldás szervizcélokra és lámpatestek darabgyártására

Telepítési és üzemeltetési utasítások

• A modul nem tartalmaz vezetékeket vagy sorkapcsot; a kivezető vezetékeket közvetlenül a LED modul nyomtatott áramköri lapjára kell forrasztani.
• Forrasztás előtt ellenőrizze a csatlakozási pontok polaritását/jelölését a panelen, és használjon a hálózati feszültségnek megfelelő szigetelésű vezetékeket.
• A modult a hőelvezetés szempontjából megfelelő aljzatra szerelje fel; a lámpatest tervezésekor ügyeljen a szerkezetnek megfelelő hőszigetelésre és szellőzésre.
• A telepítés után ellenőrizze a tápvezetékek mechanikai rögzítését, elektromos szigetelését és húzásmentesítését.
• Kizárólag zárt lámpatestben vagy olyan szerkezetben üzemeltesse, amely megakadályozza az élő alkatrészekkel való véletlen érintkezést.

Biztonsági figyelmeztetés

• A modul 220–240 V AC tápfeszültségre van tervezve; ez egy veszélyes hálózati feszültség, áramütés, égési sérülés vagy tűz kockázatával.
• A telepítést és szervizelést csak lekapcsolt tápellátás mellett, és a vezetékek feszültségmentességének ellenőrzése után végezze.
• Javasoljuk, hogy a telepítést és a csatlakoztatást megfelelő villanyszerelői képesítéssel és hálózati feszültséggel való munkavégzéshez szükséges ismeretekkel rendelkező személyre bízza.
• Ne üzemeltesse a modult a lámpatesten kívül érintésvédelem nélkül; a panelen élő alkatrészek lehetnek.
• Forrasztáskor használjon megfelelő eszközöket és eljárásokat; a nem megfelelő forrasztás a csatlakozások túlmelegedéséhez, rövidzárlathoz vagy meglazult vezetékekhez vezethet.
• Biztosítsa a megfelelő szigetelési távolságokat, a vezetékek mechanikai tehermentesítését és a rezgések elleni védelmet; a laza vezeték rövidzárlatot vagy sérülést okozhat.
• Ne telepítse a modult vizes vagy magas páratartalmú környezetbe, kivéve, ha a teljes lámpatest-szerkezetet az adott körülményekre tervezték.
• Ne takarja le a modult hőszigetelő anyaggal, és ne korlátozza a hőelvezetést; a túlzott hőmérséklet lerövidíti az élettartamot és növeli a meghibásodás kockázatát.
• Ha a panel, a LED vagy a tápcsatlakozók sérültek, ne használja tovább a modult, és vonja ki a forgalomból.
