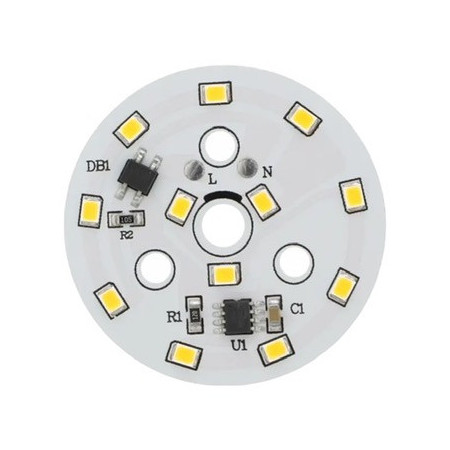

Moduł LED okrągły 7W, ⌀50mm, 220-240V AC

Okrągły moduł LED do bezpośredniego zasilania z sieci 220–240 V AC. Przeznaczony do naprawy i produkcji opraw oświetleniowych, w których wymagana jest kompaktowa jednostka świetlna z płytką drukowaną i szerokim kątem świecenia. Moduł dostępny jest w wariantach temperatury barwowej: ciepłej i zimnej bieli.

Dane techniczne

• Pobór mocy: 7 W
• Zasilanie: prąd zmienny 220-240 V
• Typ diody LED: SMD 2835
• Liczba diod LED: 12
• Średnica zewnętrzna modułu: 50 mm
• Kąt wiązki: 120–130°
• Strumień świetlny: 530–600 lm
• Żywotność: 10 000 godzin
• Dostępne barwy światła: ciepła biel (3000–3500 K), zimna biel (6000–6500 K)

Funkcje i cechy

• Kompaktowa, okrągła konstrukcja, odpowiednia do integracji z oprawami oświetleniowymi o ograniczonej przestrzeni
• Zasilanie bezpośrednie z sieci prądu przemiennego 220–240 V bez zewnętrznego źródła prądu stałego
• Szeroki kąt wiązki światła odpowiedni do oświetlenia powierzchniowego
• Zespół diod LED SMD 2835 do zastosowań w oświetleniu ogólnym

Idealny dla

• Naprawy i remonty opraw LED sieciowych
• Produkcja prostych opraw oświetleniowych z zasilaniem bezpośrednim z sieci
• Lampy sufitowe i ścienne z okrągłym modułem świetlnym
• Oświetlenie techniczne i użytkowe we wnętrzach

Zawartość opakowania

• 1× moduł LED okrągły Ø50 mm
• Przewody i kostki zaciskowe nie są dołączone do zestawu.

Dlaczego warto wybrać ten produkt?

• Jasno określone parametry projektowania i wymiany modułów świetlnych
• Możliwość wyboru temperatury barwowej w zależności od wymagań aplikacji
• Standardowy typ diody LED (SMD 2835) i kompaktowy rozmiar Ø50 mm
• Rozwiązanie odpowiednie do zastosowań serwisowych i produkcji jednostkowej opraw oświetleniowych

Instrukcja instalacji i obsługi

• Moduł nie zawiera przewodów ani kostki zaciskowej; przewody należy przylutować bezpośrednio do płytki drukowanej modułu LED.
• Przed lutowaniem należy sprawdzić biegunowość/oznaczenia punktów połączeń na płytce i użyć przewodów z odpowiednią izolacją do napięcia sieciowego.
• Moduł należy zamontować na odpowiednim podłożu uwzględniającym odprowadzanie ciepła; projektując oprawę oświetleniową należy zwrócić uwagę na odpowiednią izolację termiczną i wentylację dostosowaną do konstrukcji oprawy.
• Po montażu należy sprawdzić zamocowanie mechaniczne, izolację elektryczną i odciążenie przewodów zasilających.
• Należy używać wyłącznie w zamkniętej oprawie lub konstrukcji uniemożliwiającej przypadkowy kontakt z częściami pod napięciem.

Informacja o bezpieczeństwie

• Moduł jest przeznaczony do zasilania prądem przemiennym 220–240 V. Jest to napięcie sieciowe niebezpieczne, stwarzające ryzyko porażenia prądem, oparzeń lub pożaru.
• Instalację i serwisowanie należy wykonywać wyłącznie przy odłączonym zasilaniu i po upewnieniu się, że na przewodach nie ma napięcia.
• Zalecamy powierzenie montażu i podłączenia osobie posiadającej odpowiednie kwalifikacje elektryczne i wiedzę na temat pracy pod napięciem sieciowym.
• Nie należy używać modułu poza oprawą oświetleniową bez zabezpieczenia przed dotknięciem; na płytce mogą znajdować się elementy pod napięciem.
• Podczas lutowania należy używać odpowiednich narzędzi i procedur; nieprawidłowe lutowanie może prowadzić do przegrzania połączeń, zwarć lub poluzowania przewodów.
• Należy zapewnić odpowiednie odległości izolacyjne, mechaniczne odciążenie przewodów i zabezpieczenie przed wibracjami; luźny przewód może spowodować zwarcie lub obrażenia.
• Nie należy instalować modułu w środowisku, w którym występuje woda lub wysoka wilgotność, chyba że cała konstrukcja oprawy oświetleniowej jest zaprojektowana do danych warunków.
• Nie należy przykrywać modułu materiałami termoizolacyjnymi ani ograniczać odprowadzania ciepła; nadmierna temperatura skraca żywotność modułu i zwiększa ryzyko awarii.
• Jeżeli płytka, dioda LED lub połączenia zasilające są uszkodzone, nie należy dalej używać modułu i należy wycofać go z eksploatacji.
