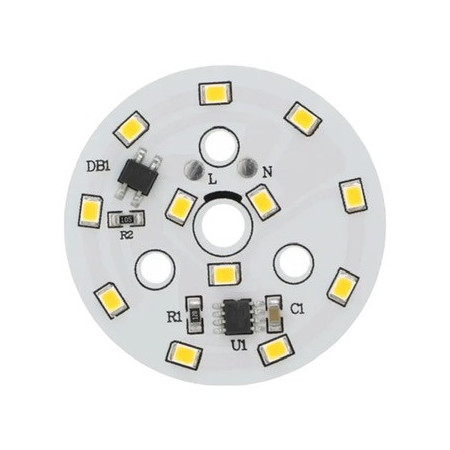

Okrogli LED modul 7W, ⌀50mm, 220-240V AC

Okrogli LED modul za neposredno napajanje iz izmenične napetosti 220–240 V. Namenjen je popravilu in izdelavi svetilk, kjer je potrebna kompaktna svetlobna enota s tiskanim vezjem in širokim kotom snopa. Modul je na voljo v barvnih temperaturah za toplo in hladno belo svetlobo.

Tehnične specifikacije

• Poraba energije: 7 W
• Napajanje: 220–240 V AC
• Tip LED diode: SMD 2835
• Število LED diod: 12
• Zunanji premer modula: 50 mm
• Kot snopa: 120–130°
• Svetlobni tok: 530–600 lm
• Življenjska doba: 10.000 ur
• Možnosti barv svetlobe: toplo bela (3000–3500 K), hladno bela (6000–6500 K)

Funkcije in lastnosti

• Kompaktna okrogla zasnova, primerna za integracijo v svetilke z omejenim prostorom
• Neposredno napajanje iz omrežja 220–240 V AC brez zunanjega vira enosmernega toka
• Širok kot snopa, primeren za osvetlitev površin
• SMD 2835 LED sklop za splošno razsvetljavo

Idealno za

• Popravila in remont mrežnih LED svetilk
• Izdelava preprostih svetilk z neposrednim napajanjem iz električnega omrežja
• Stropne in stenske svetilke z okroglim svetlobnim modulom
• Tehnična in uporabna razsvetljava v notranjosti

Vsebina paketa

• 1× okrogel LED modul Ø50 mm
• Žice in priključni bloki niso vključeni v paket.

Zakaj izbrati ta izdelek?

• Jasno opredeljeni parametri za načrtovanje in zamenjavo svetlobnih modulov
• Možnost izbire barvne temperature glede na zahteve uporabe
• Standardni tip LED (SMD 2835) in kompaktna velikost Ø50 mm
• Primerna rešitev za servisno uporabo in kosovno proizvodnjo svetilk

Navodila za namestitev in uporabo

• Modul ne vsebuje žic ali priključne sponke; priključne žice je treba spajkati neposredno na tiskano vezje LED modula.
• Pred spajkanjem preverite polarnost/oznake priključnih točk na plošči in uporabite žice z ustrezno izolacijo za omrežno napetost.
• Modul namestite na primerno podlago glede na odvajanje toplote; pri načrtovanju svetilke zagotovite zadostno toplotno izolacijo in prezračevanje glede na konstrukcijo.
• Po namestitvi preverite mehansko pritrditev, električno izolacijo in razbremenitev napajalnih žic.
• Uporabljajte samo v zaprti svetilki ali v konstrukciji, ki preprečuje nenamerni stik z deli pod napetostjo.

Varnostno obvestilo

• Modul je zasnovan za napajanje z izmenično napetostjo 220–240 V; to je nevarna omrežna napetost, ki lahko povzroči električni udar, opekline ali požar.
• Namestitev in servisiranje izvajajte le, ko je napajanje odklopljeno in preden preverite, ali na žicah ni napetosti.
• Priporočamo, da namestitev in priključitev zaupate osebi z ustreznimi elektrotehničnimi kvalifikacijami in znanjem dela z omrežno napetostjo.
• Modula ne upravljajte zunaj svetilke brez zaščite pred dotikom; na plošči so lahko deli pod napetostjo.
• Pri spajkanju uporabljajte ustrezna orodja in postopke; nepravilno spajkanje lahko povzroči pregrevanje priključkov, kratke stike ali ohlapne žice.
• Zagotovite zadostne izolacijske razdalje, mehansko razbremenitev vodnikov in zaščito pred vibracijami; ohlapna žica lahko povzroči kratek stik ali poškodbo.
• Modula ne nameščajte v okolje z vodo ali visoko vlažnostjo, razen če je celotna konstrukcija svetilke zasnovana za dane pogoje.
• Modula ne prekrivajte s toplotnoizolacijskimi materiali in ne omejujte odvajanja toplote; previsoka temperatura skrajša življenjsko dobo in poveča tveganje za okvaro.
• Če so plošča, LED dioda ali napajalni priključki poškodovani, modula ne uporabljajte več in ga umaknite iz uporabe.
