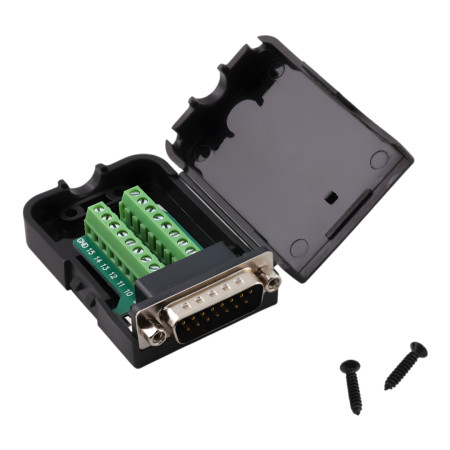

Connettore D-SUB DE15 (DB15) 2 file, cablato, maschio con dadi, tipo a vite

Il pratico connettore D-SUB DB15 (DE-15) maschio con morsettiera a vite integrata consente un rapido collegamento dei cavi senza necessità di saldatura. Adatto per cablaggi di servizio e prototipi, nonché per applicazioni industriali in cui sono richieste un'installazione intuitiva e la possibilità di ripetuti smontaggi.

Specifiche tecniche

• Tipo di connettore: D-SUB DB15 (DE-15) maschio (spina)
• Numero di pin: 15 (2 file)
• Passo tra le file di pin: 2,84 mm
• Passo dei perni orizzontali in fila: 2,77 mm
• Tipo di collegamento: morsettiera a vite
• Materiale: connettore in metallo + copertura in plastica (ABS)
• Esecuzione meccanica: con dadi per il fissaggio
• Dimensioni: 66 × 42 × 20 mm
• Colore della custodia: nero

Funzioni e caratteristiche

• Collegamento rapido e chiaro senza saldatura
• Morsetti a vite per collegamenti di fili fissi e ripetibili
• Coperchio in plastica bloccabile per proteggere il cablaggio
• Ingresso cavi e foro di scarico della trazione
• Compatibile con le controparti D-SUB DB15 (DE-15) comuni

Ideale per

• Tecnologia di controllo e automazione
• Applicazioni industriali e apparecchiature di laboratorio
• Cablaggio di servizio e di prova
• Prototipazione e collegamento rapido dei cavi di segnale

Contenuto della confezione

• D-SUB DB15 (DE-15) maschio con morsettiera a vite e coperchio

Perché scegliere questo prodotto?

• Consente collegamenti di fili senza saldatura, adatto sia per l'assistenza che per lo sviluppo
• Il fissaggio meccanico con dadi aumenta la stabilità della connessione
• Il connettore metallico e l'alloggiamento in ABS forniscono una protezione meccanica standard per l'uso quotidiano

Istruzioni per l'installazione e l'uso

• Prima del montaggio, verificare che i collegamenti dei pin siano adatti all'applicazione.
• Spelare i fili alla lunghezza appropriata e serrare saldamente i terminali.
• Dopo il collegamento, chiudere il coperchio e assicurare il cavo contro eventuali trazioni.

Avviso di sicurezza

• Il prodotto è destinato ad applicazioni di segnale e bassa tensione; verificare l'idoneità per carichi di tensione e corrente specifici prima dell'uso
• Eseguire l'installazione con il dispositivo scollegato dall'alimentazione.
