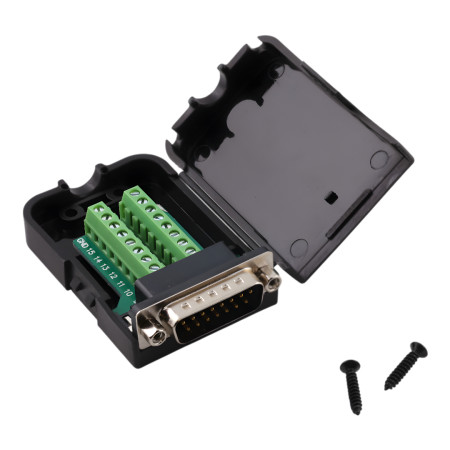

Konektor D-SUB DE15 (DB15) 2 řady, kabelový, samec s maticemi, šroubovací

Praktický D-SUB DB15 (DE-15) samec s integrovanou šroubovou svorkovnicí umožňuje rychlé připojení vodičů bez nutnosti pájení. Vhodné pro servisní a prototypové zapojení i pro průmyslové aplikace, kde je požadována přehledná instalace a možnost opakované demontáže.

Technické specifikace

• Typ konektoru: D-SUB DB15 (DE-15) samec (zástrčka)
• Počet pinů: 15 (2 řady)
• Rozteč mezi řadami pinů: 2,84 mm
• Horizontální rozteč pinů v řadě: 2,77 mm
• Typ připojení: šroubová svorkovnice
• Materiál: kovový konektor + plastový kryt (ABS)
• Mechanické provedení: s maticemi pro upevnění
• Rozměry: 66 × 42 × 20 mm
• Barva krytu: černá

Funkce a vlastnosti

• Rychlé a přehledné zapojení bez pájení
• Šroubové svorky pro pevné a opakovatelné připojení vodičů
• Uzavíratelný plastový kryt pro ochranu zapojení
• Otvor pro průchod kabelu a odlehčení tahu
• Kompatibilní s běžnými D-SUB DB15 (DE-15) protikusy

Ideální pro

• Řídicí a automatizační techniku
• Průmyslové aplikace a laboratorní zařízení
• Servisní a testovací kabeláž
• Prototypování a rychlé připojení signálových vodičů

Obsah balení

• D-SUB DB15 (DE-15) samec se šroubovou svorkovnicí a krytem

Proč zvolit tento produkt

• Umožňuje připojení vodičů bez pájení, vhodné pro servis i vývoj
• Mechanické upevnění pomocí matic zvyšuje stabilitu spojení
• Kovový konektor a kryt z ABS poskytují standardní mechanickou ochranu pro běžné použití

Pokyny k instalaci a provozu

• Před montáží ověřte shodu zapojení pinů s Vaší aplikací
• Vodiče odizolujte na odpovídající délku a pevně dotáhněte svorky
• Po zapojení uzavřete kryt a zajistěte kabel proti tahu

Bezpečnostní upozornění

• Produkt je určen pro signálové a nízkonapěťové aplikace; před použitím ověřte vhodnost pro konkrétní napěťové a proudové zatížení
• Instalaci provádějte při odpojeném napájení zařízení
