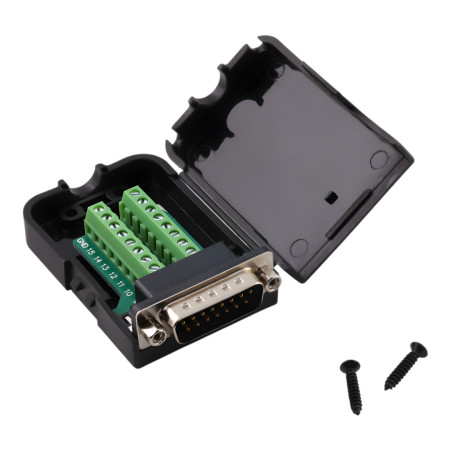

D-SUB-kontakt DE15 (DB15) 2 rader, kabeldragen, hane med muttrar, skruvtyp

Praktisk D-SUB DB15 (DE-15) hane med integrerad skruvplint möjliggör snabb anslutning av ledningar utan behov av lödning. Lämplig för service- och prototypkablage samt för industriella tillämpningar där tydlig installation och möjlighet till upprepad demontering krävs.

Tekniska specifikationer

• Kontakttyp: D-SUB DB15 (DE-15) hane (kontakt)
• Antal stift: 15 (2 rader)
• Avstånd mellan stiftrader: 2,84 mm
• Horisontell stiftdelning i rad: 2,77 mm
• Anslutningstyp: skruvplint
• Material: metallkontakt + plasthölje (ABS)
• Mekanisk konstruktion: med muttrar för fastsättning
• Mått: 66 × 42 × 20 mm
• Färg på höljet: svart

Funktioner och egenskaper

• Snabb och tydlig anslutning utan lödning
• Skruvplintar för fasta och repeterbara trådanslutningar
• Låsbart plastlock för att skydda kablarna
• Kabelgenomföring och dragavlastningshål
• Kompatibel med vanliga D-SUB DB15 (DE-15) motsvarigheter

Idealisk för

• Styr- och automationsteknik
• Industriella tillämpningar och laboratorieutrustning
• Service- och testkablage
• Prototypframställning och snabb anslutning av signalledningar

Paketinnehåll

• D-SUB DB15 (DE-15) hane med skruvplint och lock

Varför välja den här produkten?

• Möjliggör kabelanslutningar utan lödning, lämplig för både service och utveckling
• Mekanisk fastsättning med muttrar ökar anslutningens stabilitet
• Metallkontakt och ABS-hölje ger mekaniskt skydd som standard för daglig användning

Installations- och bruksanvisning

• Kontrollera före montering att stiftanslutningarna matchar din applikation.
• Avisolera kablarna till lämplig längd och dra åt terminalerna ordentligt.
• Stäng locket och säkra kabeln mot drag efter anslutning.

Säkerhetsmeddelande

• Produkten är avsedd för signal- och lågspänningstillämpningar; kontrollera lämpligheten för specifika spännings- och strömbelastningar före användning
• Utför installationen med enhetens strömförsörjning frånkopplad
