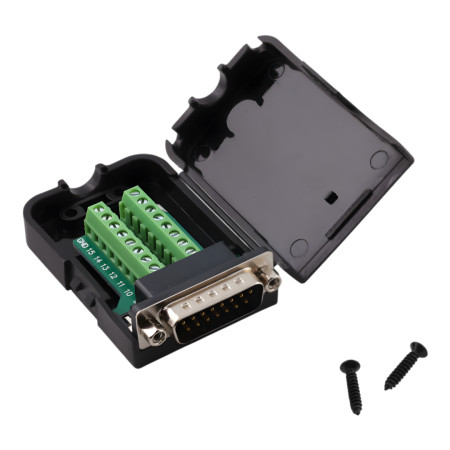

D-SUB csatlakozó DE15 (DB15) 2 soros, kábelezett, apa anyákkal, csavaros típus

A praktikus D-SUB DB15 (DE-15) csatlakozódugó integrált csavaros csatlakozóblokkal lehetővé teszi a vezetékek gyors, forrasztás nélküli csatlakoztatását. Alkalmas szerviz- és prototípuskábelezéshez, valamint ipari alkalmazásokhoz, ahol egyértelmű telepítésre és ismételt szétszerelés lehetőségére van szükség.

Műszaki adatok

• Csatlakozó típusa: D-SUB DB15 (DE-15) apa (dugó)
• Érintkezők száma: 15 (2 sor)
• Tűsorok közötti távolság: 2,84 mm
• Vízszintes tűosztás sorban: 2,77 mm
• Csatlakozás típusa: csavaros sorkapocs
• Anyag: fém csatlakozó + műanyag fedél (ABS)
• Mechanikai kialakítás: rögzítéshez anyákkal
• Méretek: 66 × 42 × 20 mm
• Ház színe: fekete

Funkciók és jellemzők

• Gyors és tiszta csatlakozás forrasztás nélkül
• Csavaros csatlakozók fix és ismételhető vezetékcsatlakozásokhoz
• Zárható műanyag fedél a vezetékek védelmére
• Kábelbevezető és feszültségmentesítő furat
• Kompatibilis a szokásos D-SUB DB15 (DE-15) megfelelőivel

Ideális a következőkhöz:

• Szabályozási és automatizálási technológia
• Ipari alkalmazások és laboratóriumi berendezések
• Szerviz- és tesztkábelezés
• Jelvezetékek prototípusgyártása és gyorscsatlakoztatása

A csomag tartalma

• D-SUB DB15 (DE-15) apa csavaros csatlakozóblokkal és fedéllel

Miért válassza ezt a terméket?

• Lehetővé teszi a forrasztás nélküli vezetékes csatlakozásokat, alkalmas szervizelésre és fejlesztésre egyaránt
• A mechanikus rögzítés anyákkal növeli a csatlakozás stabilitását
• A fém csatlakozó és az ABS ház szabványos mechanikai védelmet nyújt a mindennapi használathoz

Telepítési és üzemeltetési utasítások

• Összeszerelés előtt ellenőrizze, hogy a csatlakozók illeszkednek-e az alkalmazáshoz.
• Csupaszítsa le a vezetékeket a megfelelő hosszra, és húzza meg erősen a csatlakozókat.
• Csatlakoztatás után zárja le a fedelet, és biztosítsa a kábelt húzás ellen.

Biztonsági figyelmeztetés

• A termék jel- és kisfeszültségű alkalmazásokhoz készült; használat előtt ellenőrizze, hogy alkalmas-e az adott feszültség- és áramterhelésekhez.
• A telepítést a készülék áramtalanított állapotában végezze
