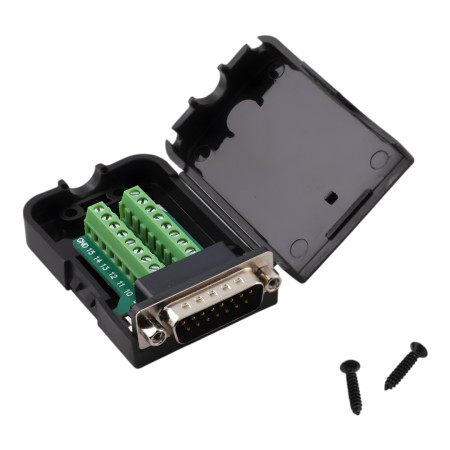

Złącze D-SUB DE15 (DB15) 2-rzędowe, przewodowe, męskie z nakrętkami, śrubowe

Praktyczny wtyk D-SUB DB15 (DE-15) ze zintegrowanym blokiem zacisków śrubowych umożliwia szybkie podłączanie przewodów bez konieczności lutowania. Nadaje się do okablowania serwisowego i prototypowego, a także do zastosowań przemysłowych, gdzie wymagana jest przejrzystość instalacji i możliwość wielokrotnego demontażu.

Dane techniczne

• Typ złącza: D-SUB DB15 (DE-15) męskie (wtyk)
• Liczba pinów: 15 (2 rzędy)
• Odstęp między rzędami pinów: 2,84 mm
• Odstęp między pinami w rzędzie: 2,77 mm
• Typ połączenia: złącze śrubowe
• Materiał: złącze metalowe + osłona plastikowa (ABS)
• Konstrukcja mechaniczna: z nakrętkami do mocowania
• Wymiary: 66 × 42 × 20 mm
• Kolor obudowy: czarny

Funkcje i cechy

• Szybkie i wyraźne połączenie bez lutowania
• Zaciski śrubowe do stałych i powtarzalnych połączeń przewodów
• Zamykana plastikowa osłona chroniąca okablowanie
• Otwór wejściowy i odciążający kabel
• Kompatybilny ze standardowymi odpowiednikami D-SUB DB15 (DE-15)

Idealny dla

• Technologia sterowania i automatyzacji
• Zastosowania przemysłowe i sprzęt laboratoryjny
• Okablowanie serwisowe i testowe
• Prototypowanie i szybkie podłączanie przewodów sygnałowych

Zawartość opakowania

• Złącze D-SUB DB15 (DE-15) męskie z blokiem zacisków śrubowych i pokrywą

Dlaczego warto wybrać ten produkt?

• Umożliwia podłączanie przewodów bez lutowania, nadaje się zarówno do zastosowań serwisowych, jak i rozwojowych
• Mocowanie mechaniczne za pomocą nakrętek zwiększa stabilność połączenia
• Złącze metalowe i obudowa ABS zapewniają standardową ochronę mechaniczną podczas codziennego użytkowania

Instrukcja instalacji i obsługi

• Przed montażem należy sprawdzić, czy połączenia pinów są odpowiednie dla danego zastosowania.
• Zdejmij izolację z przewodów na odpowiednią długość i mocno dokręć zaciski.
• Po podłączeniu należy zamknąć pokrywę i zabezpieczyć kabel przed wyciągnięciem.

Informacja o bezpieczeństwie

• Produkt przeznaczony jest do zastosowań sygnałowych i niskonapięciowych; przed użyciem należy sprawdzić jego przydatność do określonych obciążeń napięciowych i prądowych.
• Instalację należy przeprowadzać przy odłączonym zasilaniu urządzenia.
