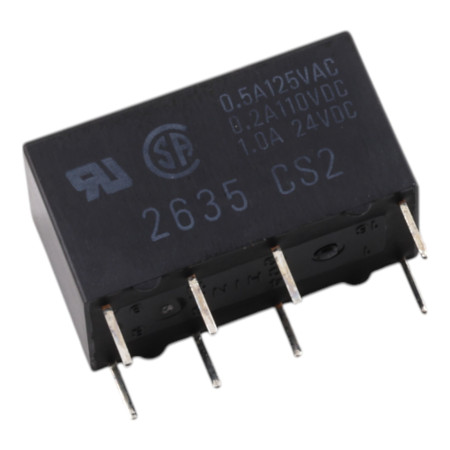

Relais G5V-2-H1, 5 V DC/125 V AC 2 A

Das Omron G5V-2-H1 ist ein Miniatur-Signalrelais zur Leiterplattenmontage mit einer 5-V-DC-Spule in hochempfindlicher Ausführung. Dank der DPDT-Kontakte (2c) eignet es sich zum Schalten zweier unabhängiger Stromkreise in Steuerungs-, Mess- und Kommunikationsanwendungen, bei denen ein geringer Spulenstromverbrauch erforderlich ist.

Technische Spezifikationen

• Modell: G5V-2-H1
• Relais-Typ: Signalrelais für Leiterplatte
• Kontaktregelung: DPDT (2c)
• Nennspannung der Spule: 5 V Gleichstrom
• Nennstrom der Spule: 30 mA
• Spulenwiderstand: 166,7 Ω
• Leistungsaufnahme der Spule: ca. 150 mW
• Kontaktmaterial: Ag + Au-Legierung
• Kontakttyp: zweigeteilte Querstange
• Bemessungslast (ohmsche Last): 0,5 A bei 125 V AC; 1 A bei 24 V DC
• Bemessungsdauerkontaktstrom: 2 A
• Maximale Schaltspannung: 125 V AC, 125 V DC
• Maximaler Schaltstrom: 1 A
• Schaltzeit: max. 7 ms
• Öffnungszeit: max. 3 ms
• Kontaktwiderstand: max. 100 mΩ
• Isolationswiderstand: min. 1000 MΩ (bei 500 VDC)
• Durchschlagsfestigkeit (Spule–Kontakte): 1000 V AC, 50/60 Hz für 1 Minute
• Durchschlagsfestigkeit (Kontakte gleicher Polarität): 500 V AC, 50/60 Hz für 1 Minute
• Durchschlagsfestigkeit (Kontakte unterschiedlicher Polarität): 1000 V AC, 50/60 Hz für 1 Minute
• Impulsspannungsfestigkeit: 1500 V (10 x 160 µs)
• Betriebstemperatur (Umgebung): -25 °C bis +70 °C (ohne Vereisung und Kondensation)
• Betriebsumgebungsfeuchtigkeit: 5 % bis 85 %
• Gewicht: ca. 5 g

Funktionen und Merkmale

• Hochempfindliche Ausführung für reduzierten Spulenstromverbrauch bei gleichzeitiger Beibehaltung der Relaisfunktionsparameter
• DPDT-Kontakte ermöglichen das gleichzeitige Schalten zweier Stromkreise.
• Goldlegierungskontakte für zuverlässiges Schalten von Signalen bei niedrigen Pegeln
• Definierte Isolations- und Dielektrikumsparameter zur Verwendung in Steuerschaltungen

Ideal für

• Steuer- und Logikschaltungen in der Industrieelektronik
• Mess- und Prüfgeräte
• Kommunikations- und Signalmodule
• Schalten von Niederspannungs-Gleichstromkreisen und ohmschen Wechselstromlasten innerhalb der Nennwerte

Packungsinhalt

• Relais Omron G5V-2-H1, 5 V DC (Hochempfindlich)

Warum sollten Sie sich für dieses Produkt entscheiden?

• Relais-Typ mit definierten Spulen- und Kontaktparametern verifiziert
• DPDT-Design für den universellen Einsatz in Signal- und Steuerungsanwendungen
• Hochempfindliche Variante mit geringerem Spulenstromverbrauch
• Kontaktmaterial Ag + Au-Legierung, geeignet für Signalschaltung

Installations- und Bedienungsanleitung

• Beachten Sie die Nennspulenspannung von 5 V DC und die korrekte Polarität gemäß der Verdrahtung Ihrer Platine.
• Zum Schalten induktiver Lasten ist ein geeigneter Überspannungsschutz zu verwenden (z. B. Diode für Gleichstrom, RC-Element/Varistor für Wechselstrom).
• Beachten Sie die Nennwerte für ohmsche Lasten und überprüfen Sie die Eignung für die jeweilige geschaltete Last unter realen Bedingungen.

Sicherheitshinweis

• Beim Schalten von 125 V Wechselstrom/125 V Gleichstrom und höheren Strömen besteht die Gefahr eines Stromschlags; die Installation sollte nur von einer qualifizierten Fachkraft durchgeführt werden.
• Sorgen Sie für ausreichende Isolationsabstände auf der Leiterplatte und beachten Sie die Sicherheitsprinzipien für den Umgang mit gefährlichen Spannungen.
