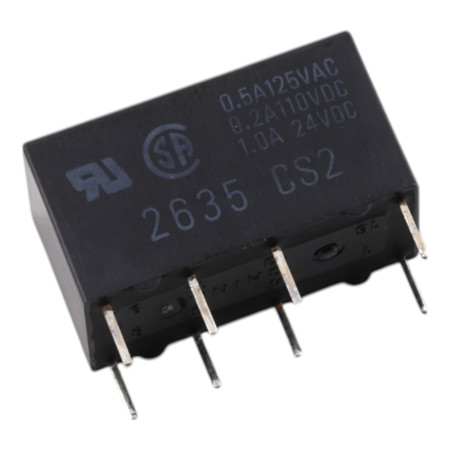

Releu G5V-2-H1, 5V CC/125V CA 2A

Omron G5V-2-H1 este un releu de semnal miniatural pentru montare pe PCB cu o bobină de 5 V CC în versiunea de înaltă sensibilitate. Datorită contactelor DPDT (2c), este potrivit pentru comutarea a două circuite independente în aplicații de control, măsurare și comunicații unde este necesar un consum redus de energie al bobinei.

Specificații tehnice

• Model: G5V-2-H1
• Tip releu: releu de semnal pentru PCB
• Aranjament de contact: DPDT (2c)
• Tensiune nominală a bobinei: 5 V CC
• Curent nominal al bobinei: 30 mA
• Rezistența bobinei: 166,7 Ω
• Consumul de energie al bobinei: aproximativ 150 mW
• Material de contact: Ag + aliaj de Au
• Tip de contact: bară transversală bifurcată
• Sarcină nominală (sarcină rezistivă): 0,5 A la 125 V c.a.; 1 A la 24 V c.c.
• Curent nominal de contact continuu: 2 A
• Tensiune maximă de comutare: 125 VAC, 125 VDC
• Curent maxim de comutare: 1 A
• Timp de comutare: max. 7 ms
• Timp de deschidere: max. 3 ms
• Rezistență de contact: max. 100 mΩ
• Rezistență de izolație: min. 1000 MΩ (la 500 VCC)
• Rigiditate dielectrică (bobină-contacte): 1000 VAC, 50/60 Hz timp de 1 minut
• Rigiditate dielectrică (contacte cu aceeași polaritate): 500 VAC, 50/60 Hz timp de 1 minut
• Rigiditate dielectrică (contacte cu polaritate diferită): 1000 VAC, 50/60 Hz timp de 1 minut
• Tensiune de rezistență la impuls: 1500 V (10 x 160 µs)
• Temperatura ambientală de funcționare: -25 °C până la +70 °C (fără gheață și condens)
• Umiditate ambientală în timpul funcționării: 5% până la 85%
• Greutate: aproximativ 5 g

Funcții și caracteristici

• Versiune de înaltă sensibilitate pentru un consum redus de energie al bobinei, menținând în același timp parametrii funcționali ai releului
• Contactele DPDT permit comutarea simultană a două circuite
• Contacte din aliaj de au pentru comutare fiabilă a semnalului la niveluri scăzute
• Parametri de izolație și dielectrici definiți pentru utilizare în circuitele de control

Ideal pentru

• Circuite de control și logice în electronica industrială
• Echipamente de măsurare și testare
• Module de comunicare și semnalizare
• Comutarea circuitelor de curent continuu de joasă tensiune și a sarcinilor rezistive de curent alternativ în limitele valorilor nominale

Conținutul pachetului

• Releu Omron G5V-2-H1, 5 V CC (Sensibilitate ridicată)

De ce să alegeți acest produs?

• Tip de releu verificat cu parametrii bobinei și contactului definiți
• Design DPDT pentru utilizare universală în aplicații de semnalizare și control
• Variantă de înaltă sensibilitate cu un consum redus de energie al bobinei
• Material de contact Ag + aliaj de Au potrivit pentru comutarea semnalelor

Instrucțiuni de instalare și utilizare

• Respectați tensiunea nominală a bobinei de 5 V CC și polaritatea corectă în funcție de cablajul plăcii dumneavoastră.
• Pentru comutarea sarcinilor inductive, utilizați un dispozitiv de suprimare a supratensiunii adecvat (de exemplu, diodă pentru curent continuu, element RC/varistor pentru curent alternativ)
• Respectați valorile nominale pentru sarcinile rezistive și verificați adecvarea pentru sarcina specifică comutată în condiții reale.

Notificare de siguranță

• Există risc de electrocutare la comutarea între 125 V c.a./125 V c.c. și curenți mai mari; instalarea trebuie efectuată numai de către o persoană calificată.
• Asigurați distanțe de izolație suficiente pe PCB și urmați principiile de proiectare în siguranță pentru lucrul cu tensiuni periculoase
