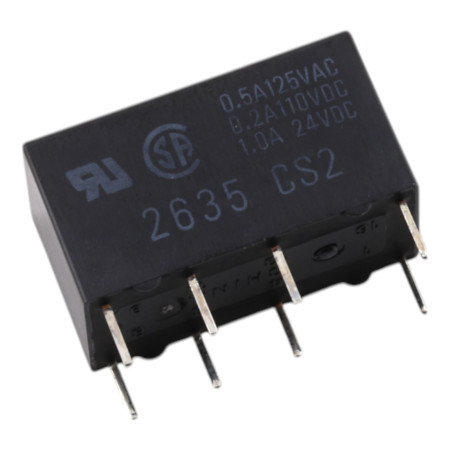

Przekaźnik G5V-2-H1, 5 V DC/125 V AC 2 A

Omron G5V-2-H1 to miniaturowy przekaźnik sygnałowy do montażu na płytce drukowanej z cewką 5 V DC w wersji o wysokiej czułości. Dzięki stykom DPDT (2c) nadaje się do przełączania dwóch niezależnych obwodów w aplikacjach sterujących, pomiarowych i komunikacyjnych, gdzie wymagany jest niski pobór mocy cewki.

Dane techniczne

• Model: G5V-2-H1
• Typ przekaźnika: przekaźnik sygnałowy do PCB
• Układ styków: DPDT (2c)
• Napięcie znamionowe cewki: 5 V DC
• Prąd znamionowy cewki: 30 mA
• Rezystancja cewki: 166,7 Ω
• Pobór mocy cewki: około 150 mW
• Materiał styku: Ag + stop Au
• Typ styku: poprzeczka rozwidlona
• Obciążenie znamionowe (obciążenie rezystancyjne): 0,5 A przy 125 VAC; 1 A przy 24 VDC
• Prąd znamionowy ciągły stykowy: 2 A
• Maksymalne napięcie przełączania: 125 VAC, 125 VDC
• Maksymalny prąd przełączania: 1 A
• Czas przełączania: maks. 7 ms
• Czas otwarcia: maks. 3 ms
• Rezystancja styku: maks. 100 mΩ
• Rezystancja izolacji: min. 1000 MΩ (przy 500 V DC)
• Wytrzymałość dielektryczna (cewka–styki): 1000 V AC, 50/60 Hz przez 1 min
• Wytrzymałość dielektryczna (styki o tej samej polaryzacji): 500 V AC, 50/60 Hz przez 1 min
• Wytrzymałość dielektryczna (styki o różnej polaryzacji): 1000 V AC, 50/60 Hz przez 1 min
• Wytrzymałość na napięcie udarowe: 1500 V (10 x 160 µs)
• Temperatura otoczenia podczas pracy: od -25°C do +70°C (bez oblodzenia i kondensacji)
• Wilgotność otoczenia podczas pracy: od 5% do 85%
• Waga: około 5 g

Funkcje i cechy

• Wersja o wysokiej czułości zapewniająca mniejsze zużycie energii przez cewkę przy jednoczesnym zachowaniu parametrów funkcjonalnych przekaźnika
• Styki DPDT umożliwiają jednoczesne przełączanie dwóch obwodów
• Styki ze stopu Au zapewniające niezawodne przełączanie sygnału przy niskich poziomach
• Zdefiniowane parametry izolacji i dielektryka do stosowania w obwodach sterowania

Idealny dla

• Układy sterujące i logiczne w elektronice przemysłowej
• Sprzęt pomiarowy i testowy
• Moduły komunikacyjne i sygnalizacyjne
• Łączenie obwodów prądu stałego niskiego napięcia i obciążeń rezystancyjnych prądu przemiennego w zakresie wartości znamionowych

Zawartość opakowania

• Przekaźnik Omron G5V-2-H1, 5 V DC (wysoka czułość)

Dlaczego warto wybrać ten produkt?

• Zweryfikowany typ przekaźnika ze zdefiniowanymi parametrami cewki i styku
• Konstrukcja DPDT do uniwersalnego zastosowania w aplikacjach sygnałowych i sterujących
• Wariant o wysokiej czułości i mniejszym poborze mocy cewki
• Materiał styków Ag + stop Au odpowiedni do przełączania sygnałów

Instrukcja instalacji i obsługi

• Należy zwrócić uwagę na znamionowe napięcie cewki wynoszące 5 V DC i prawidłową biegunowość zgodnie z okablowaniem płytki.
• Do przełączania obciążeń indukcyjnych należy stosować odpowiednie tłumiki przepięć (np. diodę dla prądu stałego, element RC/warystor dla prądu przemiennego).
• Należy przestrzegać wartości znamionowych obciążeń rezystancyjnych i weryfikować ich przydatność do konkretnego przełączanego obciążenia w warunkach rzeczywistych.

Informacja o bezpieczeństwie

• Istnieje ryzyko porażenia prądem podczas przełączania prądu 125 VAC/125 VDC i wyższych; instalację powinna wykonywać wyłącznie osoba wykwalifikowana.
• Zapewnij odpowiednie odstępy izolacyjne na płytce PCB i postępuj zgodnie z zasadami bezpiecznego projektowania podczas pracy z niebezpiecznymi napięciami
