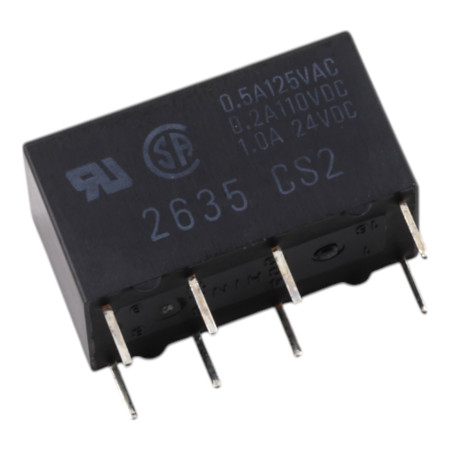

G5V-2-H1 relé, 5V DC/125V AC 2A

Az Omron G5V-2-H1 egy miniatűr jelrelé NYÁK-ba szereléshez, 5 V DC tekerccsel, nagy érzékenységű változatban. A DPDT (2c) érintkezőknek köszönhetően két független áramkör kapcsolására alkalmas vezérlési, mérési és kommunikációs alkalmazásokban, ahol alacsony tekercsenergia-fogyasztás szükséges.

Műszaki adatok

• Modell: G5V-2-H1
• Relé típusa: NYÁK-hoz való jelrelé
• Érintkező elrendezés: DPDT (2c)
• Tekercsfeszültség névleges értéke: 5 V DC
• Tekercs névleges árama: 30 mA
• Tekercs ellenállása: 166,7 Ω
• Tekercs energiafogyasztása: körülbelül 150 mW
• Érintkező anyaga: Ag + Au-ötvözet
• Érintkező típusa: kétágú keresztléc
• Névleges terhelés (ohmos terhelés): 0,5 A 125 VAC feszültségnél; 1 A 24 VDC feszültségnél
• Névleges folyamatos érintkezőáram: 2 A
• Max. kapcsolási feszültség: 125 VAC, 125 VDC
• Max. kapcsolási áram: 1 A
• Kapcsolási idő: maximum 7 ms
• Nyitási idő: max. 3 ms
• Érintkező ellenállás: max. 100 mΩ
• Szigetelési ellenállás: min. 1000 MΩ (500 VDC feszültségnél)
• Átütési szilárdság (tekercs-érintkezők): 1000 VAC, 50/60 Hz 1 percig
• Átütési szilárdság (azonos polaritású érintkezők): 500 VAC, 50/60 Hz 1 percig
• Átütési szilárdság (különböző polaritású érintkezők): 1000 VAC, 50/60 Hz 1 percig
• Lökőfeszültség-állóság: 1500 V (10 x 160 µs)
• Környezeti üzemi hőmérséklet: -25 °C és +70 °C között (jegesedés és páralecsapódás nélkül)
• Üzemi környezeti páratartalom: 5% és 85% között
• Súly: körülbelül 5 g

Funkciók és jellemzők

• Nagy érzékenységű változat a tekercs energiafogyasztásának csökkentése érdekében, miközben megőrzi a relé funkcionális paramétereit
• A DPDT érintkezők lehetővé teszik két áramkör egyidejű kapcsolását
• Au ötvözetből készült érintkezők a megbízható jelváltáshoz alacsony szinteken
• Meghatározott szigetelési és dielektromos paraméterek vezérlő áramkörökben való használatra

Ideális a következőkhöz:

• Vezérlő és logikai áramkörök az ipari elektronikában
• Mérő- és vizsgálóberendezések
• Kommunikációs és jelzőmodulok
• Kisfeszültségű egyenáramú áramkörök és ohmos váltakozó áramú terhelések kapcsolása a névleges értékeken belül

A csomag tartalma

• Omron G5V-2-H1 relé, 5 V DC (nagy érzékenységű)

Miért válassza ezt a terméket?

• Ellenőrzött relétípus meghatározott tekercs- és érintkezőparaméterekkel
• DPDT kialakítás univerzális használatra jel- és vezérlési alkalmazásokban
• Nagy érzékenységű változat alacsonyabb tekercsenergia-fogyasztással
• Érintkező anyaga Ag + Au ötvözet, jelkapcsoláshoz alkalmas

Telepítési és üzemeltetési utasítások

• Ügyeljen az 5 V DC névleges tekercsfeszültségre és a megfelelő polaritásra a panel bekötése szerint.
• Induktív terhelések kapcsolásához használjon megfelelő túlfeszültség-szűrőt (pl. dióda DC-hez, RC-elem/varisztor AC-hez).
• Tartsa be az ohmos terhelések névleges értékeit, és valós körülmények között ellenőrizze az alkalmasságot az adott kapcsolt terheléshez.

Biztonsági figyelmeztetés

• 125 VAC/125 VDC és nagyobb áramerősségek kapcsolása esetén áramütés veszélye áll fenn; a telepítést csak szakképzett személy végezheti.
• Biztosítson elegendő szigetelési távolságot a NYÁK-on, és kövesse a biztonságos tervezés alapelveit a veszélyes feszültségekkel való munkavégzés során.
