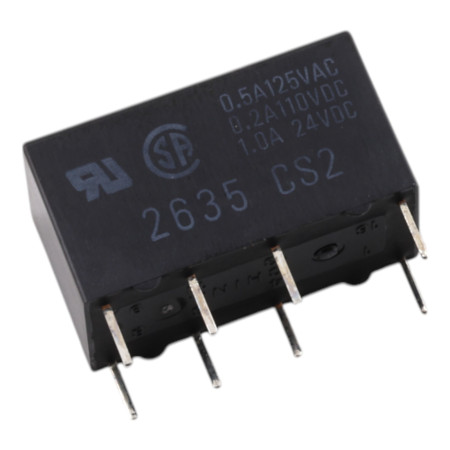

Relej G5V-2-H1, 5V DC/125V AC 2A

Omron G5V-2-H1 je minijaturni signalni relej za montažu na PCB s 5 V DC zavojnicom u visokoosjetljivoj verziji. Zahvaljujući DPDT (2c) kontaktima, prikladan je za prebacivanje dva neovisna kruga u upravljačkim, mjernim i komunikacijskim primjenama gdje je potrebna niska potrošnja energije zavojnice.

Tehničke specifikacije

• Model: G5V-2-H1
• Vrsta releja: signalni relej za PCB
• Raspored kontakata: DPDT (2c)
• Nazivni napon zavojnice: 5 V DC
• Nazivna struja zavojnice: 30 mA
• Otpor zavojnice: 166,7 Ω
• Potrošnja snage zavojnice: približno 150 mW
• Materijal kontakta: Ag + Au-legura
• Vrsta kontakta: bifurkirana prečka
• Nazivno opterećenje (omsko opterećenje): 0,5 A pri 125 VAC; 1 A pri 24 VDC
• Nazivna trajna struja kontakta: 2 A
• Maks. preklopni napon: 125 VAC, 125 VDC
• Maks. struja preklapanja: 1 A
• Vrijeme preklapanja: maks. 7 ms
• Vrijeme otvaranja: maks. 3 ms
• Otpor kontakta: maks. 100 mΩ
• Otpor izolacije: min. 1000 MΩ (pri 500 VDC)
• Dielektrična čvrstoća (zavojnica-kontakti): 1000 VAC, 50/60 Hz tijekom 1 min
• Dielektrična čvrstoća (kontakti istog polariteta): 500 VAC, 50/60 Hz tijekom 1 min
• Dielektrična čvrstoća (kontakti različitog polariteta): 1000 VAC, 50/60 Hz tijekom 1 min
• Impulsni napon: 1500 V (10 x 160 µs)
• Radna temperatura okoline: -25 °C do +70 °C (bez zaleđivanja i kondenzacije)
• Radna vlažnost okoline: 5% do 85%
• Težina: otprilike 5 g

Funkcije i značajke

• Visokoosjetljiva verzija za smanjenu potrošnju energije zavojnice uz održavanje funkcionalnih parametara releja
• DPDT kontakti omogućuju istovremeno prebacivanje dvaju strujnih krugova
• Kontakti od Au legure za pouzdano prebacivanje signala pri niskim razinama
• Definirani parametri izolacije i dielektrika za upotrebu u upravljačkim krugovima

Idealno za

• Upravljački i logički sklopovi u industrijskoj elektronici
• Oprema za mjerenje i ispitivanje
• Komunikacijski i signalni moduli
• Preklapanje niskonaponskih istosmjernih krugova i omskih izmjeničnih opterećenja unutar nazivnih vrijednosti

Sadržaj paketa

• Relej Omron G5V-2-H1, 5 V DC (visokoosjetljivi)

Zašto odabrati ovaj proizvod?

• Verificirani tip releja s definiranim parametrima zavojnice i kontakta
• DPDT dizajn za univerzalnu upotrebu u signalnim i upravljačkim aplikacijama
• Varijanta visoke osjetljivosti s nižom potrošnjom energije zavojnice
• Materijal kontakta Ag + Au-legura pogodna za prebacivanje signala

Upute za instalaciju i uporabu

• Obratite pozornost na nominalni napon zavojnice od 5 V DC i ispravan polaritet prema ožičenju vaše ploče.
• Za prebacivanje induktivnih opterećenja koristite odgovarajuće supresore prenapona (npr. diodu za istosmjernu struju, RC element/varistor za izmjeničnu struju)
• Poštujte nominalne vrijednosti za omska opterećenja i provjerite prikladnost za specifično preklopljeno opterećenje u stvarnim uvjetima.

Sigurnosna obavijest

• Postoji rizik od strujnog udara prilikom prebacivanja 125 VAC/125 VDC i većih struja; instalaciju smije izvoditi samo kvalificirana osoba.
• Osigurajte dovoljne izolacijske udaljenosti na tiskanoj ploči i slijedite sigurnosne principe dizajna za rad s opasnim naponima
