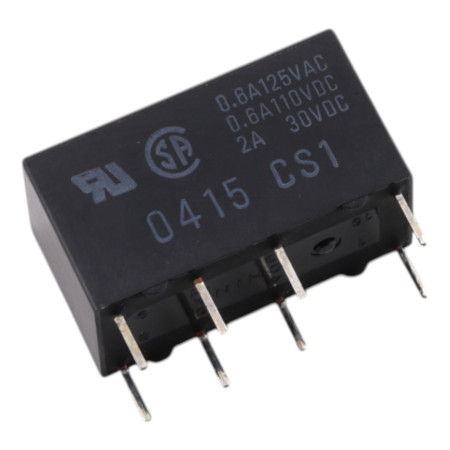

Relais G5V-2, 12 V DC/125 V AC 2 A

Das Miniatur-Signalrelais Omron G5V-2 in Standardausführung ist für das Schalten von niedrigen bis mittleren Lasten in Steuerungs- und Automatisierungsschaltungen ausgelegt. Dank der DPDT-Konfiguration (2× Wechslerkontakt) eignet es sich zum Schalten zweier unabhängiger Signalzweige oder zur galvanischen Trennung von Steuer- und Leistungsteilen.

Technische Spezifikationen

• Modellreihe: G5V-2
• Ausführung: Standard
• Nennspannung der Spule: 12 V Gleichstrom
• Kontaktkonfiguration: DPDT (2c), 2× Wechsler
• Bemessungskontaktlast (ohmsche Last): 0,5 A bei 125 V AC; 2 A bei 30 V DC
• Bemessungsdauerkontaktstrom: 2 A
• Maximale Schaltspannung: 125 V AC, 125 V DC
• Maximaler Schaltstrom: 2 A
• Nennstrom der Spule (12 V, Standard): 41,7 mA
• Spulenwiderstand (12 V, Standard): 288 Ω
• Leistungsaufnahme der Spule (Standard): 500 mW
• Schaltspannung: max. 75 % der Nennspannung (bei 23 °C)
• Durchschlagspannung: min. 5 % der Nennspannung (bei 23 °C)
• Maximale Spulenspannung: 120 % der Nennspannung (bei 23 °C)
• Kontaktwiderstand (Anfangswert, Standardwert): max. 50 mΩ
• Schaltzeit: max. 7 ms
• Öffnungszeit: max. 3 ms
• Isolationswiderstand: min. 1000 MΩ (bei 500 VDC)
• Durchschlagsfestigkeit zwischen Spule und Kontakten: 1000 V AC, 50/60 Hz für 1 Minute
• Durchschlagsfestigkeit zwischen den Kontakten: 1000 V AC, 50/60 Hz für 1 Minute
• Impulsspannungsfestigkeit: 1500 V (10 x 160 µs)
• Mechanische Lebensdauer: min. 15.000.000 Schaltvorgänge
• Elektrische Lebensdauer (Standard): min. 100.000 Schaltzyklen
• Betriebstemperatur (frost- und kondensationsfrei, Standard): -25 °C bis +65 °C
• Betriebsumgebungsfeuchtigkeit: 5 % bis 85 %
• Gewicht: 5 g

Funktionen und Merkmale

• DPDT-Kontaktanordnung zum Schalten zweier Stromkreise
• Geeignet zum Schalten von ohmschen Lasten in Wechsel- und Gleichstromkreisen innerhalb der angegebenen Grenzen
• Schnelle Reaktionszeiten für Steuerungs- und Signalanwendungen
• Galvanische Trennung zwischen Spule und Kontakten

Ideal für

• Steuerungs- und Automatisierungssysteme
• Schaltsignale und kleinere Lasten in der Industrieelektronik
• Schnittstelle zwischen Logik (12 V DC) und Schaltkreis
• Mess- und Prüfgeräte

Packungsinhalt

• Relais G5V-2, 12 V DC, Standardausführung

Warum sollten Sie sich für dieses Produkt entscheiden?

• Klar definierte Schaltparameter für Wechsel- und Gleichstromlasten
• Das DPDT-Design ermöglicht den universellen Einsatz in Schaltanwendungen.
• Verifizierte elektrische Isolationsparameter und Lebensdauerwerte

Installations- und Bedienungsanleitung

• Bei der Auslegung ist die Art der Last (ohmsche/induktive Last) zu berücksichtigen und geeignete Schutzelemente (z. B. RC-Element, Varistor, Diode für Gleichstromspulen im externen Stromkreis) zu verwenden.
• Beachten Sie die Nennspulenspannung von 12 V DC und die maximalen Spulenspannungsgrenzen.
• Für einen langfristig zuverlässigen Betrieb sollten die Schaltbedingungen (Stromstärke, Spannung, Schaltfrequenz, Temperatur) in einer realen Anwendung überprüft werden.

Sicherheitshinweis

• Beim Schalten von 125 V Wechselstrom oder 125 V Gleichstrom können gefährliche Spannungen auftreten. Installation und Wartung dürfen nur bei abgeschalteter Stromversorgung und gemäß den geltenden Normen durchgeführt werden.
• Sorgen Sie für ausreichende Isolationsabstände auf der Leiterplatte und eine geeignete Abschirmung gemäß den Anwendungsanforderungen.
