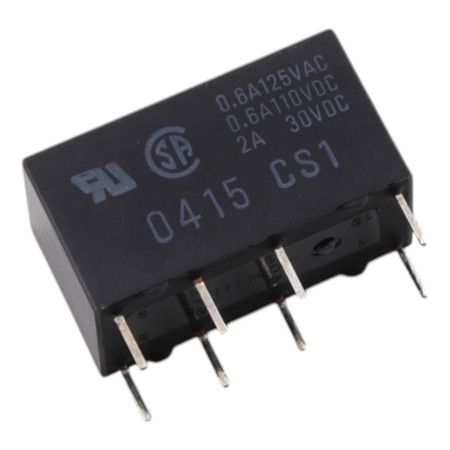

Relæ G5V-2, 12V DC/125V AC 2A

Omron G5V-2 miniaturesignalrelæet i standarddesign er designet til at skifte lave til mellemstore belastninger i styre- og automationskredsløb. Takket være DPDT-konfigurationen (2× skiftekontakt) er det egnet til at skifte to uafhængige signalgrene eller til galvanisk adskillelse af styre- og effektdelene.

Tekniske specifikationer

• Modelserie: G5V-2
• Design: standard
• Spolespænding: 12 V DC
• Kontaktkonfiguration: DPDT (2c), 2× omskifter
• Nominel kontaktbelastning (resistiv belastning): 0,5 A ved 125 VAC; 2 A ved 30 VDC
• Nominel kontinuerlig kontaktstrøm: 2 A
• Maksimal koblingsspænding: 125 VAC, 125 VDC
• Maksimal koblingsstrøm: 2 A
• Spolestrøm (12V, standard): 41,7mA
• Spolemodstand (12 V, standard): 288 Ω
• Spoleforbrug (standard): 500 mW
• Koblingsspænding: maks. 75% af nominel spænding (ved 23 °C)
• Gennemslagsspænding: min. 5% af nominel spænding (ved 23 °C)
• Maksimal spolespænding: 120% af nominel spænding (ved 23°C)
• Kontaktmodstand (startværdi, standard): maks. 50 mΩ
• Skiftetid: maks. 7 ms
• Åbningstid: maks. 3 ms
• Isolationsmodstand: min. 1000 MΩ (ved 500 VDC)
• Dielektrisk styrke mellem spole og kontakter: 1000 VAC, 50/60 Hz i 1 min.
• Dielektrisk styrke mellem kontakter: 1000 VAC, 50/60 Hz i 1 min.
• Impulsmodstandsspænding: 1500 V (10 x 160 µs)
• Mekanisk levetid: min. 15.000.000 operationer
• Elektrisk levetid (standard): min. 100.000 aktiveringer
• Omgivende driftstemperatur (frost- og kondensfri, standard): -25 °C til +65 °C
• Omgivende luftfugtighed ved drift: 5 % til 85 %
• Vægt: 5 g

Funktioner og egenskaber

• DPDT-kontaktarrangement til omskiftning af to kredsløb
• Velegnet til at skifte ohmske belastninger i både AC- og DC-kredsløb inden for de angivne grænser
• Hurtig respons til styrings- og signalapplikationer
• Galvanisk isolation mellem spole og kontakter

Ideel til

• Styrings- og automatiseringssystemer
• Skiftesignaler og mindre belastninger i industriel elektronik
• Grænseflade mellem logik (12 V DC) og koblingskredsløb
• Måle- og testudstyr

Pakkens indhold

• Relæ G5V-2, 12 V DC, standardudførelse

Hvorfor vælge dette produkt?

• Klart definerede koblingsparametre til både AC- og DC-belastninger
• DPDT-design muliggør universel brug i switching-applikationer
• Verificerede elektriske isoleringsparametre og levetidsværdier

Installations- og betjeningsvejledning

• Ved design skal der tages højde for belastningstypen (resistiv/induktiv) og anvendes passende beskyttelseselementer (f.eks. RC-element, varistor, diode til DC-spoler i det eksterne kredsløb).
• Overhold den nominelle spolespænding på 12 V DC og de maksimale spolespændingsgrænser.
• For langvarig pålidelig drift skal koblingsforholdene i en reel applikation (strøm, spænding, koblingsfrekvens, temperatur) verificeres.

Sikkerhedsmeddelelse

• Der kan være farlige spændinger til stede ved skift mellem 125 VAC og 125 VDC. Udfør kun installation og service med strømmen afbrudt og i overensstemmelse med gældende standarder.
• Sørg for tilstrækkelige isolationsafstande på printkortet og passende afskærmning i henhold til applikationens krav.
