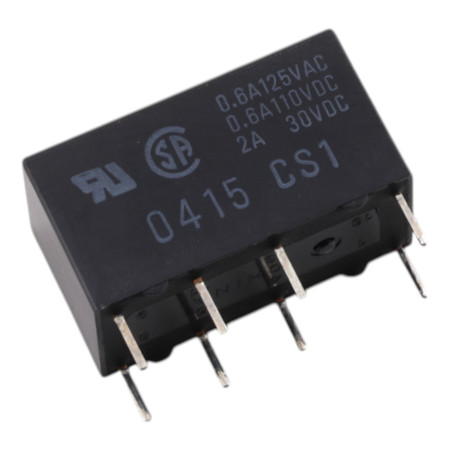

Relä G5V-2, 12V DC/125V AC 2A

Omron G5V-2 miniatyrsignalrelä i standardutförande är konstruerat för att koppla låga till medelhöga belastningar i styr- och automationskretsar. Tack vare DPDT-konfigurationen (2× växlande kontakt) är det lämpligt för att koppla två oberoende signalgrenar eller för galvanisk isolering av styr- och effektdelar.

Tekniska specifikationer

• Modellserie: G5V-2
• Utförande: standard
• Spolspänning: 12 V DC
• Kontaktkonfiguration: DPDT (2c), 2× växlande
• Nominell kontaktbelastning (resistiv belastning): 0,5 A vid 125 VAC; 2 A vid 30 VDC
• Nominell kontinuerlig kontaktström: 2 A
• Maximal kopplingsspänning: 125 VAC, 125 VDC
• Maximal kopplingsström: 2 A
• Spolström (12V, standard): 41,7mA
• Spolmotstånd (12 V, standard): 288 Ω
• Spolens strömförbrukning (standard): 500 mW
• Kopplingsspänning: max. 75 % av märkspänning (vid 23 °C)
• Genomslagsspänning: min. 5 % av märkspänning (vid 23 °C)
• Maximal spolspänning: 120 % av märkspänning (vid 23 °C)
• Kontaktmotstånd (initialvärde, standard): max. 50 mΩ
• Omkopplingstid: max. 7 ms
• Öppningstid: max. 3 ms
• Isolationsresistans: min. 1000 MΩ (vid 500 VDC)
• Dielektrisk hållfasthet mellan spole och kontakter: 1000 VAC, 50/60 Hz i 1 min
• Dielektrisk hållfasthet mellan kontakter: 1000 VAC, 50/60 Hz i 1 min
• Stötspänning: 1500 V (10 x 160 µs)
• Mekanisk livslängd: min. 15 000 000 operationer
• Elektrisk livslängd (standard): min. 100 000 operationer
• Omgivningstemperatur vid drift (frost- och kondensfri, standard): -25 °C till +65 °C
• Omgivningsfuktighet vid drift: 5 % till 85 %
• Vikt: 5 g

Funktioner och egenskaper

• DPDT-kontaktanordning för omkoppling av två kretsar
• Lämplig för att koppla resistiva laster i både AC- och DC-kretsar inom de angivna gränserna.
• Snabb respons för styr- och signalapplikationer
• Galvanisk isolering mellan spole och kontakter

Idealisk för

• Styr- och automationssystem
• Kopplingssignaler och mindre belastningar inom industriell elektronik
• Gränssnitt mellan logik (12 V DC) och omkopplingskrets
• Mät- och testanordningar

Paketinnehåll

• Relä G5V-2, 12 V DC, standardutförande

Varför välja den här produkten?

• Tydligt definierade kopplingsparametrar för både AC- och DC-belastningar
• DPDT-design möjliggör universell användning i switchapplikationer
• Verifierade elektriska isoleringsparametrar och livslängdsvärden

Installations- och bruksanvisning

• Vid konstruktionen, beakta typen av belastning (resistiv/induktiv) och använd lämpliga skyddselement (t.ex. RC-element, varistor, diod för likströmsspolar i den externa kretsen).
• Observera den nominella spolspänningen på 12 V DC och de maximala spolspänningsgränserna.
• För långsiktig tillförlitlig drift, verifiera kopplingsförhållandena i en verklig tillämpning (ström, spänning, kopplingsfrekvens, temperatur).

Säkerhetsmeddelande

• Farliga spänningar kan förekomma vid växling mellan 125 VAC och 125 VDC. Utför endast installation och service med strömmen frånkopplad och i enlighet med tillämpliga standarder.
• Säkerställ tillräckliga isolationsavstånd på kretskortet och lämplig skärmning enligt tillämpningskraven.
