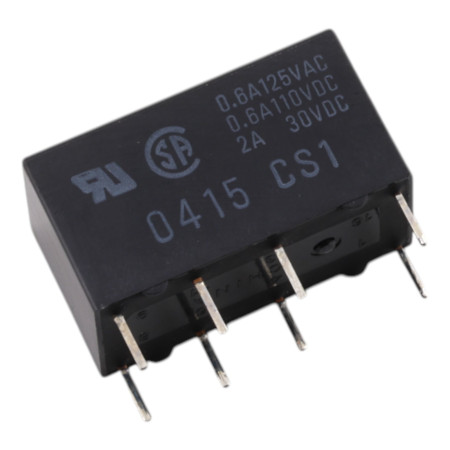

G5V-2 relé, 12V DC/125V AC 2A

Az Omron G5V-2 miniatűr jelrelé standard kialakítású, kis és közepes terhelések kapcsolására szolgál vezérlő és automatizálási áramkörökben. A DPDT konfigurációnak (2× váltóérintkező) köszönhetően két független jelág kapcsolására vagy a vezérlő és teljesítmény részek galvanikus leválasztására alkalmas.

Műszaki adatok

• Modellsorozat: G5V-2
• Kialakítás: standard
• Tekercsfeszültség névleges értéke: 12 V DC
• Érintkezőkonfiguráció: DPDT (2c), 2× váltóérintkező
• Névleges érintkezőterhelés (ohmos terhelés): 0,5 A 125 VAC feszültségnél; 2 A 30 VDC feszültségnél
• Névleges folyamatos érintkezőáram: 2 A
• Maximális kapcsolási feszültség: 125 VAC, 125 VDC
• Maximális kapcsolási áram: 2 A
• Tekercsáram (12V, standard): 41,7 mA
• Tekercs ellenállása (12 V, standard): 288 Ω
• Tekercs energiafogyasztása (standard): 500 mW
• Kapcsolási feszültség: max. a névleges feszültség 75%-a (23 °C-on)
• Átütési feszültség: a névleges feszültség min. 5%-a (23 °C-on)
• Maximális tekercsfeszültség: a névleges feszültség 120%-a (23°C-on)
• Érintkező ellenállás (kezdeti érték, standard): max. 50 mΩ
• Kapcsolási idő: maximum 7 ms
• Nyitási idő: max. 3 ms
• Szigetelési ellenállás: min. 1000 MΩ (500 VDC feszültségnél)
• Dielektromos szilárdság a tekercs és az érintkezők között: 1000 VAC, 50/60 Hz 1 percig
• Érintkezők közötti átütési szilárdság: 1000 VAC, 50/60 Hz 1 percig
• Lökőfeszültség-állóság: 1500 V (10 x 160 µs)
• Mechanikai élettartam: min. 15 000 000 művelet
• Elektromos élettartam (standard): min. 100 000 kapcsolás
• Környezeti üzemi hőmérséklet (fagy- és páralecsapódásmentes, standard): -25 °C és +65 °C között
• Üzemi környezeti páratartalom: 5% és 85% között
• Súly: 5g

Funkciók és jellemzők

• DPDT érintkezőelrendezés két áramkör kapcsolására
• Alkalmas ohmos terhelések kapcsolására mind AC, mind DC áramkörökben a megadott határértékeken belül
• Gyors válaszidő vezérlési és jelzőalkalmazásokhoz
• Galvanikus leválasztás a tekercs és az érintkezők között

Ideális a következőkhöz:

• Vezérlő- és automatizálási rendszerek
• Kapcsolójelek és kisebb terhelések az ipari elektronikában
• Interfész a logika (12 V DC) és a kapcsoló áramkör között
• Mérő- és vizsgálóeszközök

A csomag tartalma

• G5V-2 relé, 12 V DC, standard kivitel

Miért válassza ezt a terméket?

• Világosan meghatározott kapcsolási paraméterek mind AC, mind DC terhelésekhez
• A DPDT kialakítás univerzális felhasználást tesz lehetővé kapcsolási alkalmazásokban
• Ellenőrzött elektromos szigetelési paraméterek és élettartam értékek

Telepítési és üzemeltetési utasítások

• Tervezéskor vegye figyelembe a terhelés típusát (ohmos/induktív), és használjon megfelelő védőelemeket (pl. RC-elem, varisztor, dióda a külső áramkör egyenáramú tekercseihez).
• Tartsa be a 12 V DC névleges tekercsfeszültséget és a tekercsfeszültség maximális határértékeit.
• A hosszú távú, megbízható működés érdekében ellenőrizze a kapcsolási feltételeket egy valós alkalmazásban (áram, feszültség, kapcsolási frekvencia, hőmérséklet).

Biztonsági figyelmeztetés

• Veszélyes feszültségek lehetnek jelen 125 VAC vagy 125 VDC váltásakor. A telepítést és a szervizelést csak lekapcsolt tápellátás mellett és a vonatkozó szabványoknak megfelelően végezze.
• Gondoskodjon elegendő szigetelési távolságról a NYÁK-on és a megfelelő árnyékolásról az alkalmazási követelményeknek megfelelően.
