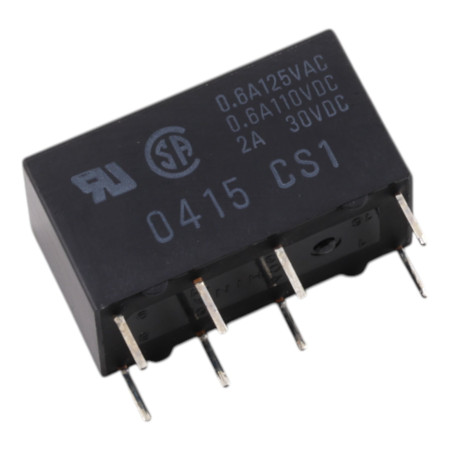

Przekaźnik G5V-2, 12V DC/125V AC 2A

Miniaturowy przekaźnik sygnałowy Omron G5V-2 w wykonaniu standardowym przeznaczony jest do przełączania obciążeń od małych do średnich w obwodach sterowania i automatyki. Dzięki konfiguracji DPDT (2 styki przełączne) nadaje się do przełączania dwóch niezależnych gałęzi sygnałowych lub do galwanicznej izolacji części sterującej i zasilającej.

Dane techniczne

• Seria modeli: G5V-2
• Projekt: standardowy
• Napięcie znamionowe cewki: 12 V DC
• Konfiguracja styków: DPDT (2c), 2× przełączne
• Obciążenie znamionowe styku (obciążenie rezystancyjne): 0,5 A przy 125 V AC; 2 A przy 30 V DC
• Prąd znamionowy ciągły stykowy: 2 A
• Maksymalne napięcie przełączania: 125 VAC, 125 VDC
• Maksymalny prąd przełączania: 2 A
• Prąd znamionowy cewki (12 V, standard): 41,7 mA
• Rezystancja cewki (12 V, standard): 288 Ω
• Pobór mocy cewki (standard): 500 mW
• Napięcie przełączania: maks. 75% napięcia znamionowego (przy 23 °C)
• Napięcie przebicia: min. 5% napięcia znamionowego (przy 23 °C)
• Maksymalne napięcie cewki: 120% napięcia znamionowego (przy 23°C)
• Rezystancja styku (wartość początkowa, standardowa): maks. 50 mΩ
• Czas przełączania: maks. 7 ms
• Czas otwarcia: maks. 3 ms
• Rezystancja izolacji: min. 1000 MΩ (przy 500 V DC)
• Wytrzymałość dielektryczna między cewką a stykami: 1000 V AC, 50/60 Hz przez 1 min
• Wytrzymałość dielektryczna między stykami: 1000 V AC, 50/60 Hz przez 1 min
• Wytrzymałość na napięcie udarowe: 1500 V (10 x 160 µs)
• Żywotność mechaniczna: min. 15 000 000 operacji
• Żywotność elektryczna (standard): min. 100 000 operacji
• Temperatura otoczenia podczas pracy (bez szronu i kondensacji, standard): -25 °C do +65 °C
• Wilgotność otoczenia podczas pracy: od 5% do 85%
• Waga: 5g

Funkcje i cechy

• Układ styków DPDT do przełączania dwóch obwodów
• Nadaje się do przełączania obciążeń rezystancyjnych w obwodach prądu przemiennego i stałego w określonych granicach
• Szybka reakcja w zastosowaniach sterujących i sygnałowych
• Izolacja galwaniczna pomiędzy cewką a stykami

Idealny dla

• Systemy sterowania i automatyki
• Sygnały przełączające i mniejsze obciążenia w elektronice przemysłowej
• Interfejs pomiędzy układem logicznym (12 V DC) a układem przełączającym
• Urządzenia pomiarowe i testowe

Zawartość opakowania

• Przekaźnik G5V-2, 12 V DC, wersja standardowa

Dlaczego warto wybrać ten produkt?

• Jasno zdefiniowane parametry przełączania dla obciążeń AC i DC
• Konstrukcja DPDT umożliwia uniwersalne zastosowanie w aplikacjach przełączających
• Zweryfikowane parametry izolacji elektrycznej i wartości żywotności

Instrukcja instalacji i obsługi

• Podczas projektowania należy uwzględnić rodzaj obciążenia (rezystancyjne/indukcyjne) i zastosować odpowiednie elementy zabezpieczające (np. element RC, warystor, diodę dla cewek prądu stałego w obwodzie zewnętrznym).
• Należy przestrzegać znamionowego napięcia cewki 12 V DC i maksymalnych ograniczeń napięcia cewki.
• Aby zapewnić długotrwałą niezawodną pracę, należy sprawdzić warunki przełączania w rzeczywistym zastosowaniu (prąd, napięcie, częstotliwość przełączania, temperatura).

Informacja o bezpieczeństwie

• Podczas przełączania 125 VAC lub 125 VDC mogą występować niebezpieczne napięcia. Instalację i serwis należy wykonywać wyłącznie przy odłączonym zasilaniu i zgodnie z obowiązującymi normami.
• Należy zapewnić odpowiednie odległości izolacyjne na płytce PCB i właściwe ekranowanie zgodnie z wymaganiami zastosowania.
