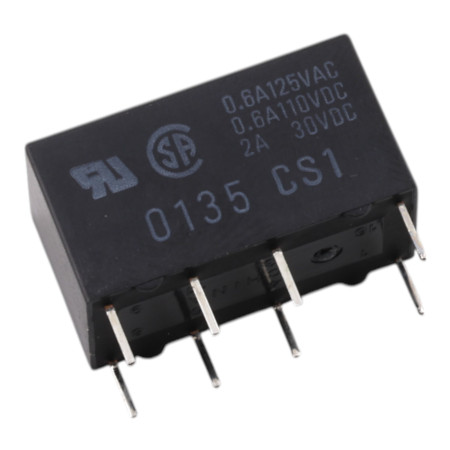

Przekaźnik G5V-2, 24 V DC/125 V AC 2 A

Miniaturowy przekaźnik sygnałowy G5V-2 w wersji standardowej przeznaczony jest do przełączania obwodów sterowania i pomiarów małej mocy. Dzięki konfiguracji DPDT (2 zestyki przełączne) umożliwia jednoczesne przełączanie dwóch niezależnych gałęzi przy zasilaniu cewki napięciem 24 V DC.

Dane techniczne

• Seria modeli: G5V-2 (wersja standardowa)
• Napięcie cewki: 24 V DC
• Prąd znamionowy cewki (24 V DC): 20,8 mA
• Rezystancja cewki (24 V DC): 1152 Ω
• Pobór mocy cewki (standard): 500 mW
• Układ styków: DPDT (2c)
• Materiał styku: Ag + stop Au
• Typ styku: poprzeczka rozwidlona
• Obciążenie znamionowe (rezystancyjne, standardowe): 0,5 A przy 125 V AC; 2 A przy 30 V DC
• Prąd znamionowy przesyłowy (standard): 2 A
• Maksymalne napięcie przełączania (standard): 125 V AC, 125 V DC
• Maksymalny prąd przełączania (standard): 2 A
• Rezystancja styku (standardowa): maks. 50 mΩ.
• Czas przełączania: maks. 7 ms.
• Czas otwarcia: maks. 3 ms.
• Rezystancja izolacji: min. 1000 MΩ (przy 500 V DC)
• Wytrzymałość dielektryczna między cewką a stykami: 1000 V AC, 50/60 Hz przez 1 min
• Wytrzymałość dielektryczna między stykami: 750 V AC, 50/60 Hz przez 1 min
• Wytrzymałość na napięcie udarowe: 1500 V (10 x 160 µs)
• Żywotność mechaniczna: min. 15 000 000 cykli przełączania.
• Trwałość elektryczna (standard): min. 100 000 cykli przełączania.
• Temperatura otoczenia podczas pracy (standard): od -25°C do 65°C (bez oblodzenia i kondensacji)
• Wilgotność otoczenia podczas pracy: od 5% do 85%
• Waga: 5g

Funkcje i cechy

• Dwa styki przełączne (DPDT/2c) do uniwersalnego zastosowania w obwodach sygnałowych i sterujących
• Kontakty ze stopu szlachetnego (Ag + stop Au) zapewniające stabilne parametry przy niskich poziomach sygnału
• Zdefiniowane czasy włączania i wyłączania, odpowiednie do szybkiego przełączania w aplikacjach elektronicznych
• Sprawdzone parametry izolacji i dielektryczności zapewniające bezpieczne oddzielenie cewki od styków

Idealny dla

• Systemy sterowania i automatyki
• Technologia pomiarowa i przełączanie sygnałów
• Przełączanie małej mocy w elektronice przemysłowej i laboratoryjnej
• Aplikacja PCB wymagająca styków DPDT i cewki 24 V DC

Zawartość opakowania

• Przekaźnik G5V-2, 24 V DC, wersja standardowa

Dlaczego warto wybrać ten produkt?

• Dokładnie zdefiniowane parametry cewki do projektowania zasilacza (24 V DC, 1152 Ω)
• Styki DPDT umożliwiają przełączanie dwóch gałęzi w jednym elemencie
• System styków i materiał odpowiedni do zastosowań sygnałowych
• Podane wartości izolacji i dielektryczności potwierdzają bezpieczną konstrukcję urządzenia

Instrukcja instalacji i obsługi

• Przy projektowaniu sterowania cewką należy wziąć pod uwagę znamionowy prąd i moc cewki oraz odpowiednie elementy przełączające.
• Aby osiągnąć deklarowaną żywotność, należy utrzymywać obciążenie przełączane w granicach wartości nominalnych i stosować obciążenie rezystancyjne zgodnie ze specyfikacją.
• W środowiskach, w których występują wibracje i wstrząsy, należy zadbać o zamocowanie mechaniczne i prawidłowe prowadzenie połączeń.

Informacja o bezpieczeństwie

• Przy przełączaniu napięcia przemiennego 125 V lub stałego 125 V należy stosować się do zasad pracy z napięciami niebezpiecznymi i zapewnić odpowiednie odstępy izolacyjne w urządzeniu.
• Instalację i serwis należy wykonywać przy odłączonym zasilaniu, zgodnie z wymaganiami odpowiednich norm dotyczących danego zastosowania.
