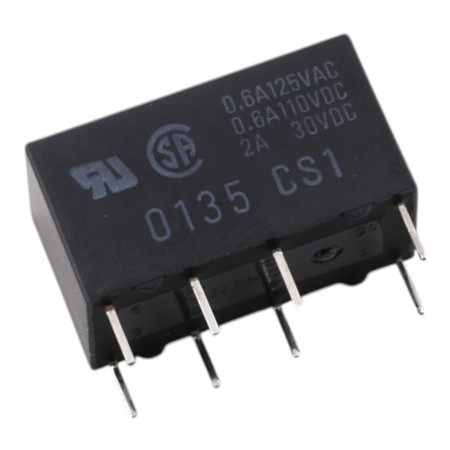

Relej G5V-2, 24V DC/125V AC 2A

Minijaturni signalni relej G5V-2 u standardnoj izvedbi dizajniran je za prebacivanje male snage u upravljačkim i mjernim krugovima. Zahvaljujući DPDT konfiguraciji (2 preklopna kontakta), omogućuje istovremeno prebacivanje dvije neovisne grane kada se zavojnica napaja s 24 V DC.

Tehničke specifikacije

• Serija modela: G5V-2 (standardna verzija)
• Napon zavojnice: 24 V DC
• Nazivna struja zavojnice (24 V DC): 20,8 mA
• Otpor zavojnice (24 V DC): 1.152 Ω
• Potrošnja snage zavojnice (standardno): 500 mW
• Raspored kontakata: DPDT (2c)
• Materijal kontakta: Ag + Au-legura
• Vrsta kontakta: bifurkirana prečka
• Nazivno opterećenje (omsko, standardno): 0,5 A pri 125 V AC; 2 A pri 30 V DC
• Nazivna prenesena struja (standardno): 2 A
• Maks. preklopni napon (standardno): 125 V AC, 125 V DC
• Maks. struja preklapanja (standardno): 2 A
• Otpor kontakta (standardno): maks. 50 mΩ.
• Vrijeme preklapanja: maks. 7 ms.
• Vrijeme otvaranja: maks. 3 ms.
• Otpor izolacije: min. 1000 MΩ (pri 500 V DC)
• Električna čvrstoća između zavojnice i kontakata: 1000 V AC, 50/60 Hz tijekom 1 min
• Električna čvrstoća između kontakata: 750 V AC, 50/60 Hz tijekom 1 min
• Impulsni napon: 1500 V (10 x 160 µs)
• Mehanički vijek trajanja: min. 15.000.000 ciklusa preklapanja.
• Električni vijek trajanja (standardno): min. 100.000 ciklusa preklapanja
• Radna temperatura okoline (standardna): -25°C do 65°C (bez zaleđivanja ili kondenzacije)
• Radna vlažnost okoline: 5% do 85%
• Težina: 5 g

Funkcije i značajke

• Dva preklopna kontakta (DPDT/2c) za univerzalnu upotrebu u signalnim i upravljačkim krugovima
• Kontakti s plemenitom legurom (Ag + Au-legura) za stabilne parametre pri niskim razinama signala
• Definirana vremena uključivanja i isključivanja pogodna za brzo prebacivanje u elektroničkim primjenama
• Dokazani izolacijski i dielektrični parametri za sigurno odvajanje zavojnice i kontakata

Idealno za

• Sustavi upravljanja i automatizacije
• Tehnologija mjerenja i prebacivanje signala
• Preključivanje male snage u industrijskoj i laboratorijskoj elektronici
• Primjena na PCB ploči koja zahtijeva DPDT kontakte i 24 V DC zavojnicu

Sadržaj paketa

• Relej G5V-2, 24 V DC, standardna izvedba

Zašto odabrati ovaj proizvod?

• Jasno definirani parametri zavojnice za dizajn napajanja (24 V DC, 1152 Ω)
• DPDT kontakti omogućuju preklapanje dvije grane u jednom elementu
• Kontaktni sustav i materijal prikladan za primjenu u signalima
• Navedene vrijednosti izolacije i dielektrične čvrstoće podržavaju siguran dizajn uređaja

Upute za instalaciju i uporabu

• Prilikom projektiranja upravljanja zavojnicom, uzmite u obzir nazivnu struju i snagu zavojnice te odgovarajuće sklopne elemente
• Za postizanje deklariranog vijeka trajanja, držite preklopljeno opterećenje unutar nominalnih vrijednosti i koristite otporno opterećenje prema specifikaciji.
• U okruženjima s vibracijama i udarcima, osigurajte mehaničko pričvršćivanje i pravilno usmjeravanje spojeva

Sigurnosna obavijest

• Prilikom prebacivanja napona od 125 V AC ili 125 V DC potrebno je slijediti načela rada s opasnim naponima i osigurati odgovarajuće izolacijske udaljenosti u uređaju.
• Instalaciju i servisiranje izvršite s isključenim napajanjem i u skladu sa zahtjevima relevantnih standarda za primjenu.
